Filtres hydrauliques de retour : conseils & erreurs fréquentes à éviter
La fiabilité d'un système hydraulique dépend de la propreté de son huile hydraulique. Dans les véhicules industriels, l'agriculture, les travaux agricoles et les ateliers, la qualité de l'huile sont déterminant pour le bon fonctionnement des applications de basculement, de fonds mouvants ou autres fonctions hydrauliques mobiles. Le filtre de retour est donc un élément central. Il empêche les particules de pénétrer dans le circuit d'huile, protège les composants sensibles et prolonge la durée de vie des pompes, des vannes, des joints et des flexibles hydrauliques.
Qu'est-ce qu'un filtre de retour dans le domaine de l'hydraulique ?
Un filtre de retour est un filtre qui, dans un circuit hydraulique, est placé sur le retour vers le réservoir. Avant de retourner dans le réservoir, l'huile hydraulique de l'application passe par le filtre de retour. Ce processus permet d'éliminer les particules de saleté et les impuretés présentes dans l'huile. L'objectif est clair : de l'huile propre dans le réservoir et donc un circuit propre pour tous les composants en aval.
De nombreux dommages dans les systèmes hydrauliques ne sont pas dus à un seul défaut majeur, mais à la circulation permanente de microparticules. Celles-ci agissent comme des abrasifs. Le filtre de retour est donc une véritable protection pour l'ensemble du système.
Pourquoi ai-je besoin d'un filtre de retour ?
En bref : pour maintenir durablement la stabilité et l'efficacité de votre système hydraulique.
- Protection des pompes et des vannes contre l'abrasion et les particules
- Réduction de l'usure des joints, des vérins et des tuyaux hydrauliques
- Fonctionnement plus stable pour les applications à fond basculant et à fond mobile
- Une durée de vie de l'huile prolongée et moins de pannes imprévues
- Une plus grande fiabilité au quotidien, en particulier lorsque les conditions d'utilisation varient
C'est justement dans le cadre d'une utilisation mobile que l'huile hydraulique est souvent soumise à des contraintes plus importantes. La poussière, les variations de température, l'usure mécanique et le non-respect des intervalles d'entretien jouent tous un rôle. Un bon filtre de retour retient les particules avant qu'elles ne s'accumulent dans le réservoir.
Quels sont les problèmes liés à l'encrassement du filtre de retour ?
Lorsque l'élément filtrant est saturé, la résistance à l'écoulement augmente. Cela peut se manifester par plusieurs symptômes :
- Mouvements plus lents ou descente lente de la benne basculante
- Chauffage de l'huile
- Augmentation de la pression dynamique dans le boîtier du filtre
- Sollicitation accrue de la pompe et des joints
- Risque que les particules de saleté continuent à circuler et endommagent les vannes ou les pompes
La situation est particulièrement critique lorsqu'un filtre saturé reste trop longtemps dans le système. Le boîtier du filtre peut éclater sous l'effet de la pression dynamique, ce qui augmente considérablement l'usure et le risque de panne, car des impuretés peuvent alors pénétrer dans les composants sensibles.
1. Filtre de retour pour montage sur réservoir
Ici, le montage s'effectue directement sur le réservoir via une plaque à bride sur le boîtier du filtre. Si le réservoir possède une interface adaptée, cette variante est souvent préférée car elle permet de gagner de la place. Autre avantage : en cas d'endommagement du boîtier, l'huile qui s'échappe est récupérée par le réservoir.
2. Filtre de retour pour montage sur conduite

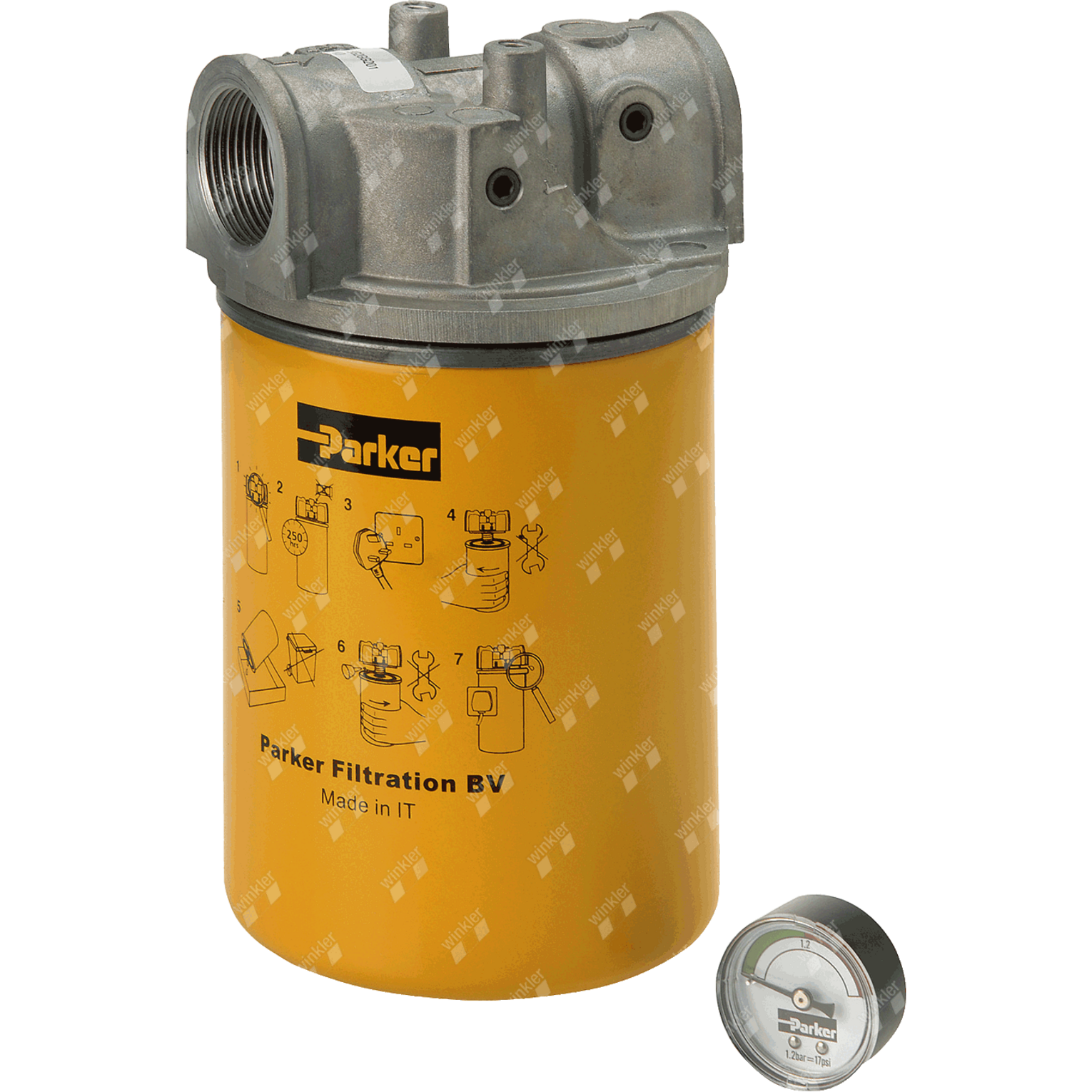

Dans cette variante, la cartouche filtrante est intégrée dans la conduite de retour via des raccords filetés. Cela s'avère particulièrement utile lorsque la configuration du réservoir ne permet pas un montage à bride adapté ou lorsque l'espace de montage l'exige.
Ces deux variantes ont la même fonction : elles filtrent les particules de saleté présentes dans le retour avant que l'huile ne rejoigne le réservoir.
Exemple pratique : filtre de retour winkler dans un kit hydraulique

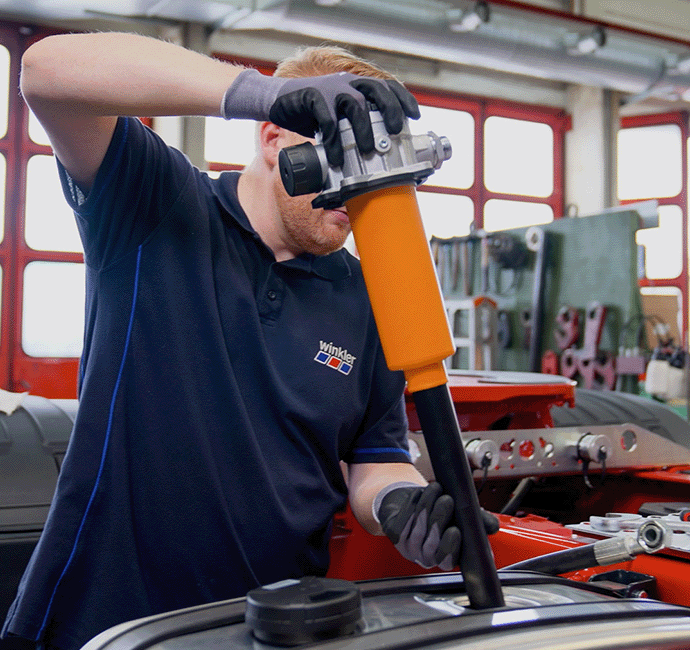

Dans les kits hydrauliques winkler pour tracteurs de semi-remorque, des filtres de retour pour le montage sur réservoir sont fournis avec les systèmes à 2 tuyaux. La majeure partie se trouve dans le réservoir, seul le boîtier du filtre en aluminium dépasse. Pour les applications avec un espace de montage réduit, il existe des variantes plus plates avec une hauteur de montage inférieure. En option, une rallonge peut faciliter le passage des tuyaux de la conduite de retour.
Il est également possible de combiner un filtre de retour et une soupape basculante via une plaque d'adaptation. Cela est surtout utilisé lorsqu'il n'y a pas assez de place sur le côté du réservoir pour le montage classique de la soupape. L'inconvénient est une structure plus élevée.
D'un point de vue technique, de nombreux filtres de retour winkler sont équipés de série d'une cartouche filtrante en microfibres de 25 µ. Un débit de 168 l par minute couvre les applications typiques à fond basculant et à fond mouvant. D'autres modèles sont disponibles en fonction de l'application. Pratique : lors de la commande, une rallonge de tuyau est souvent fournie afin que l'huile qui reflue plonge sous le niveau d'huile. Cela réduit la formation de mousse et favorise un fonctionnement stable.
Entretien et intervalles de remplacement
Les intervalles de remplacement sont fixés par le fabricant du système ; dans la pratique, le filtre est souvent remplacé une à deux fois par an. Pour choisir le bon élément filtrant, les informations figurant sur la plaque signalétique suffisent généralement : on y trouve les références du filtre de retour complet et de l'élément filtrant.
FAQ sur le filtre de retour hydraulique
Qu'est-ce qu'un filtre hydraulique de retour ?
Un filtre situé sur le retour vers le réservoir, qui élimine les particules présentes dans l'huile hydraulique et maintient le circuit propre.
Quels sont les avantages d'un filtre de retour ?
Moins d'usure, une durée de vie prolongée de l'huile, une plus grande fiabilité de fonctionnement et une meilleure protection des pompes, des vannes et des flexibles hydrauliques.
À quoi reconnaît-on l'encrassement du filtre ?
À une perte de puissance, à des anomalies de pression et de manière très claire grâce à un indicateur de colmatage (livrable en option) situé sur le raccord de mesure.
Conclusion : petit composant, grande valeur ajoutée
Un filtre de retour propre est l'une des mesures les plus simples et les plus efficaces pour garantir la longévité et le bon fonctionnement d'un système hydraulique. Veiller à la propreté de l'huile hydraulique, permet d'éviter des pannes, de protèger les composants et de réaliser des économies à long terme.
