Soupapes de régulation du débit

Les régulateurs de débit régulent le débit d'un liquide et sont également connus dans le langage technique sous le nom de régulateur de débit, de vanne de débit, de vanne d'étranglement ou de vanne de débit.

Les valves de régulation de débit fonctionnent selon le principe de l'étranglement. Ils rétrécissent la section du flux de liquide utilisé et modifient ainsi la vitesse d'écoulement, ce qui permet d'adapter parfaitement les composants hydrauliques, tels que les vérins ou les moteurs, à l'application concernée. Le principe de fonctionnement des valves de régulation de débit peut être comparé au mieux à celui d'un robinet. Si l'on ouvre le robinet juste un tout petit peu, l'eau ne s'écoule que très lentement. Si on l'ouvre au maximum, la vitesse d'écoulement de l'eau augmente nettement et l'eau s'écoule rapidement dans le tuyau. Ici, l'étranglement agit proportionnellement à l'ouverture du robinet.

Il existe différents types et variantes de valves de débit ou de valves de régulation du débit. Ils sont définis par des caractéristiques de construction spécifiques et sont donc sélectionnés pour être utilisés dans le système conformément à leurs dispositions.

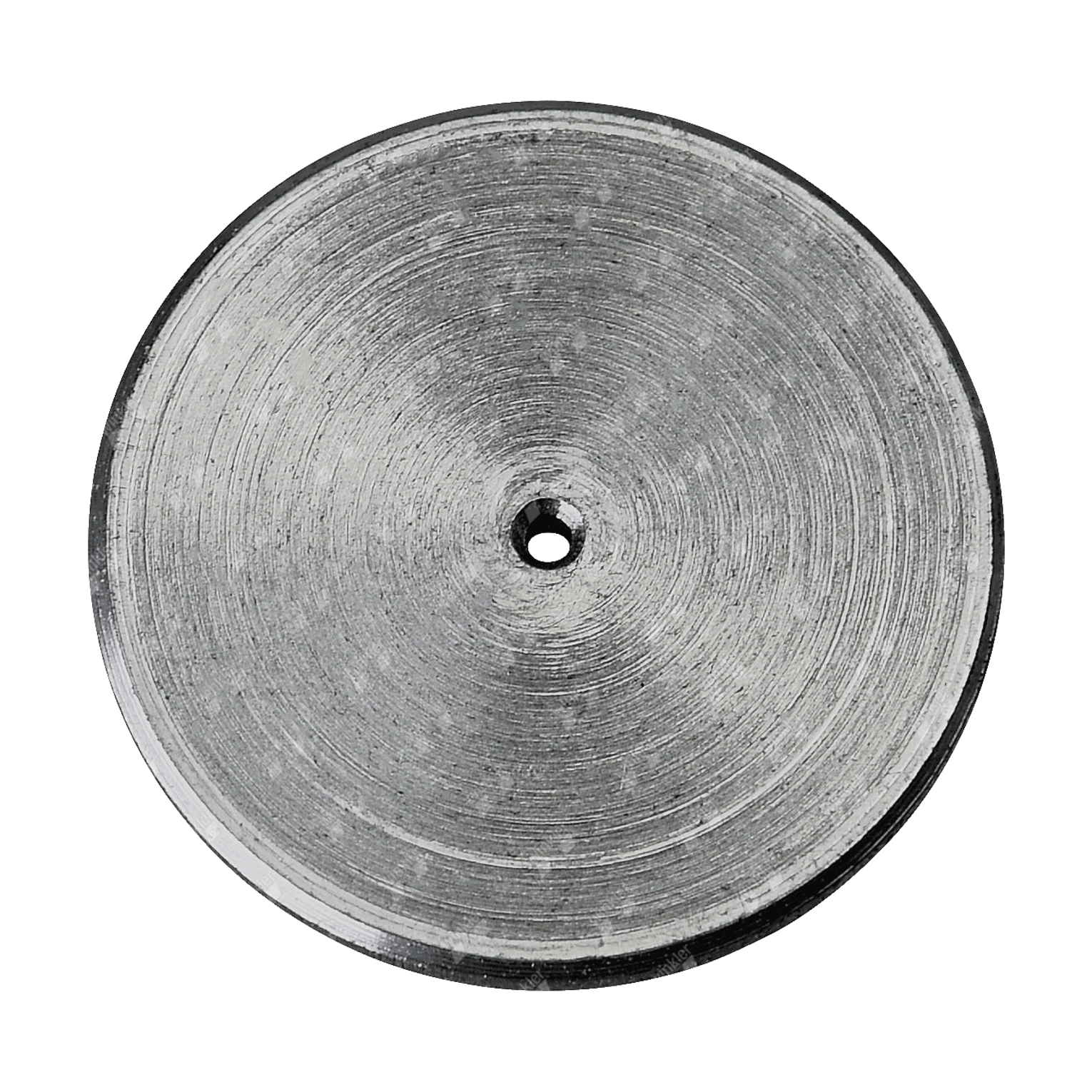

Un disque d'étranglement fixe, également appelé diaphragme de dosage, monté comme disque dans le système de conduites, permet d'obtenir une réduction constante du débit volumétrique.

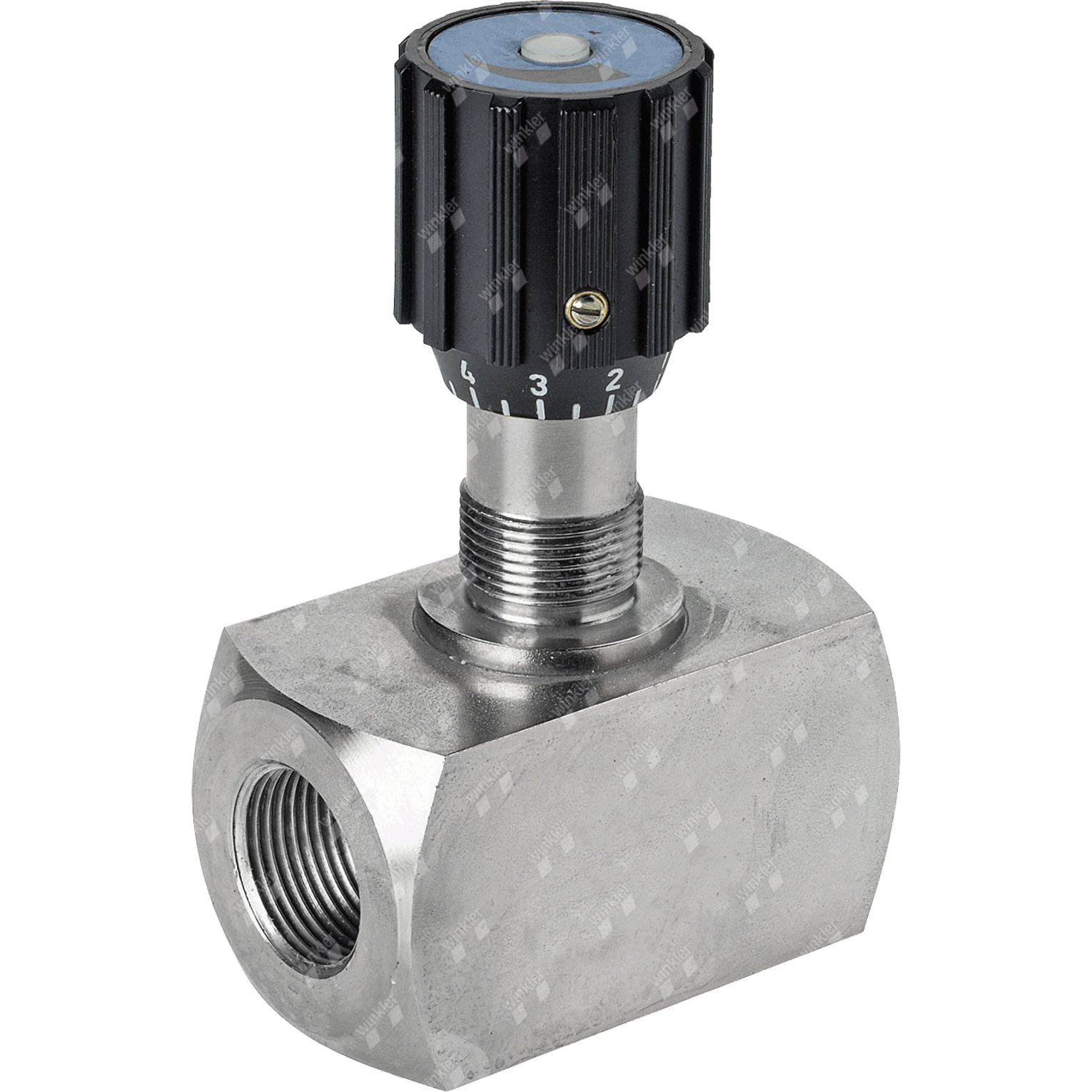

Grâce au réglage généralement choisi sur la roue à main, ce type de vanne, combiné à un étranglement de régulation, maintient le débit constant et conserve sa précision et sa constance, même indépendamment des variations de pression de charge dans le système. Ceci est obtenu grâce à un mécanisme spécial qui libère une section variable, proportionnelle à la pression de charge. Le résultat est que le débit reste constant, quelle que soit la différence de pression en amont et en aval de la vanne.

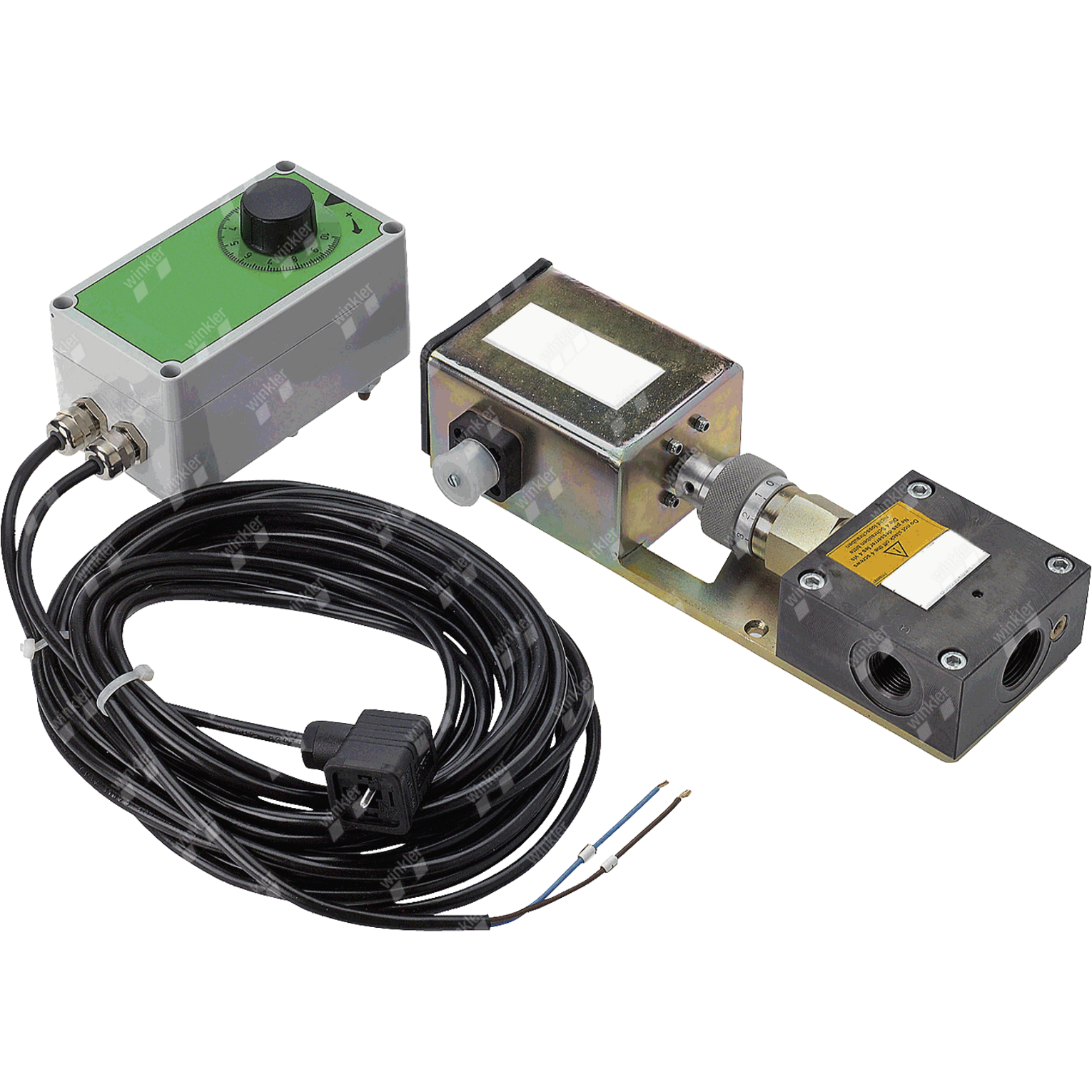

Des versions avec ou sans clapet anti-retour sont disponibles chez winkler. Alors que dans la version sans clapet anti-retour, l'étranglement agit dans les deux sens d'écoulement, le clapet anti-retour limite un sens d'écoulement et l'effet d'étranglement n'est actif que dans un seul sens. Des régulations spéciales de la vitesse de rotation, par exemple dans les épandeurs de sel à entraînement hydraulique des véhicules de service hivernal ou dans les entraînements de fond mouvant des remorques agricoles, peuvent également être réalisées avec des valves de régulation de débit à réglage électrique.

Le régulateur de débit à 2 voies est simple dans sa conception et en outre très efficace. Une bobine de régulation et une bobine de mesure sont montées en série, ce qui signifie qu'il n'y a qu'une seule entrée et une seule sortie. Cela a pour conséquence que le débit volumétrique qui n'est pas nécessaire doit être évacué du système par le biais de la soupape de limitation de pression de l'installation hydraulique. Des pertes d'énergie importantes en sont la conséquence, c'est pourquoi ces vannes ne sont pas adaptées à une solution durable. Il existe néanmoins des applications pour lesquelles le régulateur de débit à 2 voies est une solution efficace et pratique.

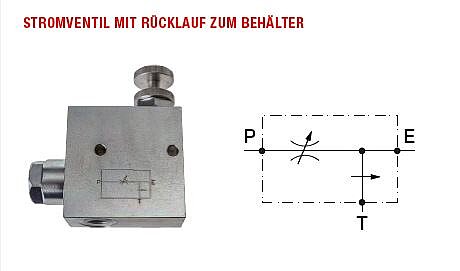

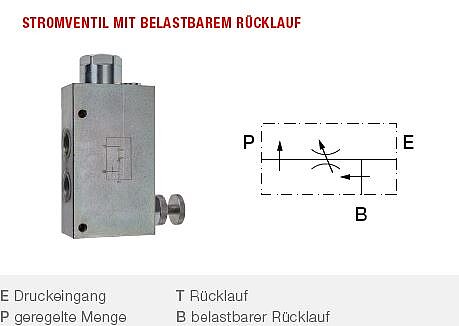

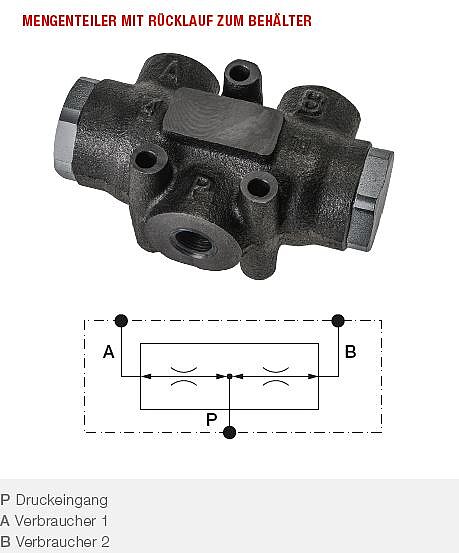

Contrairement aux régulateurs de débit à 2 voies, les étranglements de régulation et de mesure sont montés en parallèle dans ce type de valves. On obtient ainsi un troisième raccord sur l'étrangleur de régulation, qui peut être utilisé pour évacuer le débit volumétrique non nécessaire. Le processus d'évacuation se déroule en général sous la pression de charge dominante, plus environ 5 bars. Ainsi, la commutation d'un régulateur de débit à 3 voies perd moins d'énergie que celle d'un régulateur de débit à 2 voies. Les valves de débit avec retour au réservoir ou les valves de débit avec retour résistant sont des exemples de ce type de construction. Ils se distinguent les uns des autres comme suit :
