Diagnostic multimarque des véhicules industriels
Lorsqu'un voyant s'allume sur un véhicule industriel, chaque minute compte. Le voyant moteur, le voyant de contrôle des gaz d'échappement, une erreur FAP, un dysfonctionnement AdBlue® ou une erreur EBS sur la remorque peuvent avoir de nombreuses causes. Se contenter de remplacer des pièces est rarement la meilleure solution. En effet, un code d'erreur indique dans un premier temps uniquement dans quel système un dysfonctionnement a été détecté, et non quel composant est réellement défectueux.
lire plus
Dans cet article, vous découvrirez pourquoi le diagnostic automobile moderne ne se limite pas à l'effacement des codes d'erreur, quel appareil de diagnostic pour poids lourds convient aux ateliers spécialisés dans les véhicules industriels, et comment trois cas concrets liés au FAP, à l'AdBlue® et à l'EBS illustrent ce qui compte vraiment dans un atelier.
Les véhicules industriels modernes sont depuis longtemps des ordinateurs sur roues. Dans les camions, les bus, les remorques et les semi-remorques, de nombreux calculateurs, capteurs et systèmes électroniques fonctionnent de concert et sont de plus en plus interconnectés. Chaque fonction d’assistance, chaque système d’échappement et chaque fonction de confort vient accroître cette complexité. Même des tâches simples telles que la réinitialisation du compteur d’entretien, les réglages de base des embrayages ou la mise en service de calculateurs remplacés sont aujourd’hui pratiquement impossibles sans système de diagnostic.
Parallèlement, de nombreux garages accueillent des véhicules de différents constructeurs. Devoir faire appel à un prestataire tiers pour chaque cas de diagnostic entraîne une perte de temps, de flexibilité et de sécurité dans la planification. C’est précisément là qu’intervient le diagnostic multimarque : les véhicules et les systèmes de différents constructeurs peuvent être contrôlés à l’aide d’une seule solution de diagnostic, les pannes sont localisées dès la première visite au garage et la réparation appropriée peut être effectuée immédiatement.
Le diagnostic multimarque signifie qu'un système de diagnostic n'est pas limité à une seule marque de véhicule ou à un seul système. Il couvre au contraire différents constructeurs, types de véhicules et composants : des poids lourds aux fourgons, en passant par les bus, les remorques et les semi-remorques.
Les contrôles portent notamment sur la gestion moteur et le post-traitement des gaz d'échappement, les systèmes FAP et de pression différentielle, les systèmes AdBlue® et SCR, ainsi que les systèmes de freinage ABS et EBS de fabricants tels que WABCO, Knorr ou Haldex.
L'avantage est évident : les ateliers disposant d'un parc de véhicules hétérogène n'ont pas besoin d'adopter une approche distincte pour chaque constructeur, mais peuvent travailler de manière structurée et multi-marques. Les systèmes de diagnostic multimarques bien établis, tels que TEXA, Bosch et Jaltest, couvrent, selon leur version, différents véhicules, systèmes et fonctions.
Une erreur courante dans la pratique consiste à se précipiter sur la pièce de rechange. Un voyant d'alerte s'allume, la mémoire des défauts indique un capteur, alors on remplace ce capteur. Or, la cause réelle se trouve souvent ailleurs : un conduit obstrué, une rupture de câble, un problème de connecteur, un point d'usure ou encore un calculateur qui doit être correctement programmé après son remplacement.
Un diagnostic automobile professionnel suit donc une procédure claire : lire la mémoire des défauts, effectuer un scan du système, vérifier les valeurs réelles, contrôler les composants et les câbles, puis seulement ensuite procéder à la réparation. Une fois la réparation effectuée, les défauts sont effacés, les composants sont programmés si nécessaire et le bon déroulement de la réparation est confirmé par un test de fonctionnement. Cette approche évite les remplacements inutiles de pièces, permet de réaliser des économies et réduit sensiblement les temps d’immobilisation.
Trois cas typiques tirés du quotidien d’un atelier de véhicules industriels illustrent comment cela se passe dans la pratique.
Cas pratique n° 1 : diagnostic du FAP en cas de défaut au niveau du système de post-traitement des gaz d'échappement

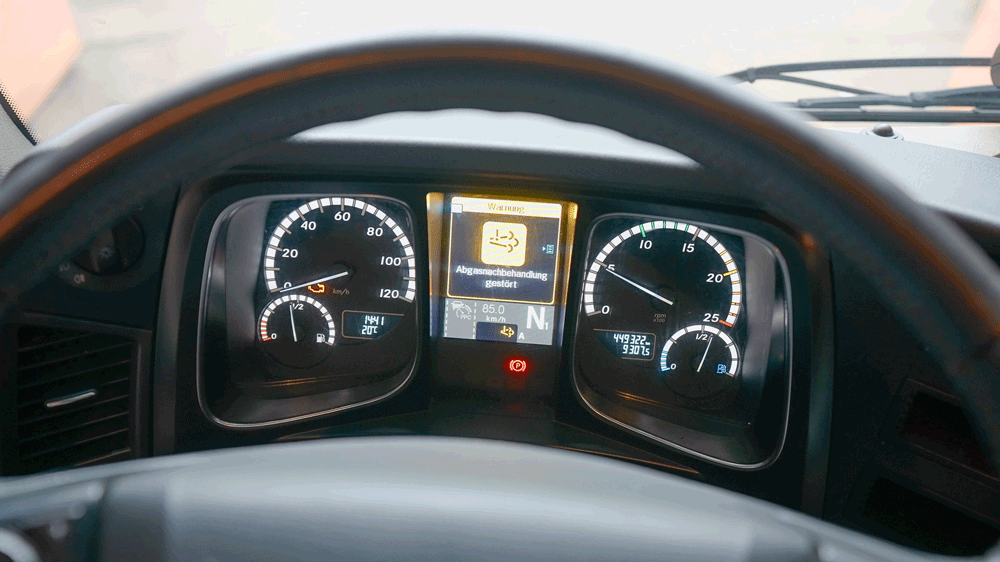

Un cas typique rencontré en atelier : le témoin du moteur ou des gaz d'échappement s'allume. La question se pose aussitôt : le filtre à particules diesel est-il défectueux ?

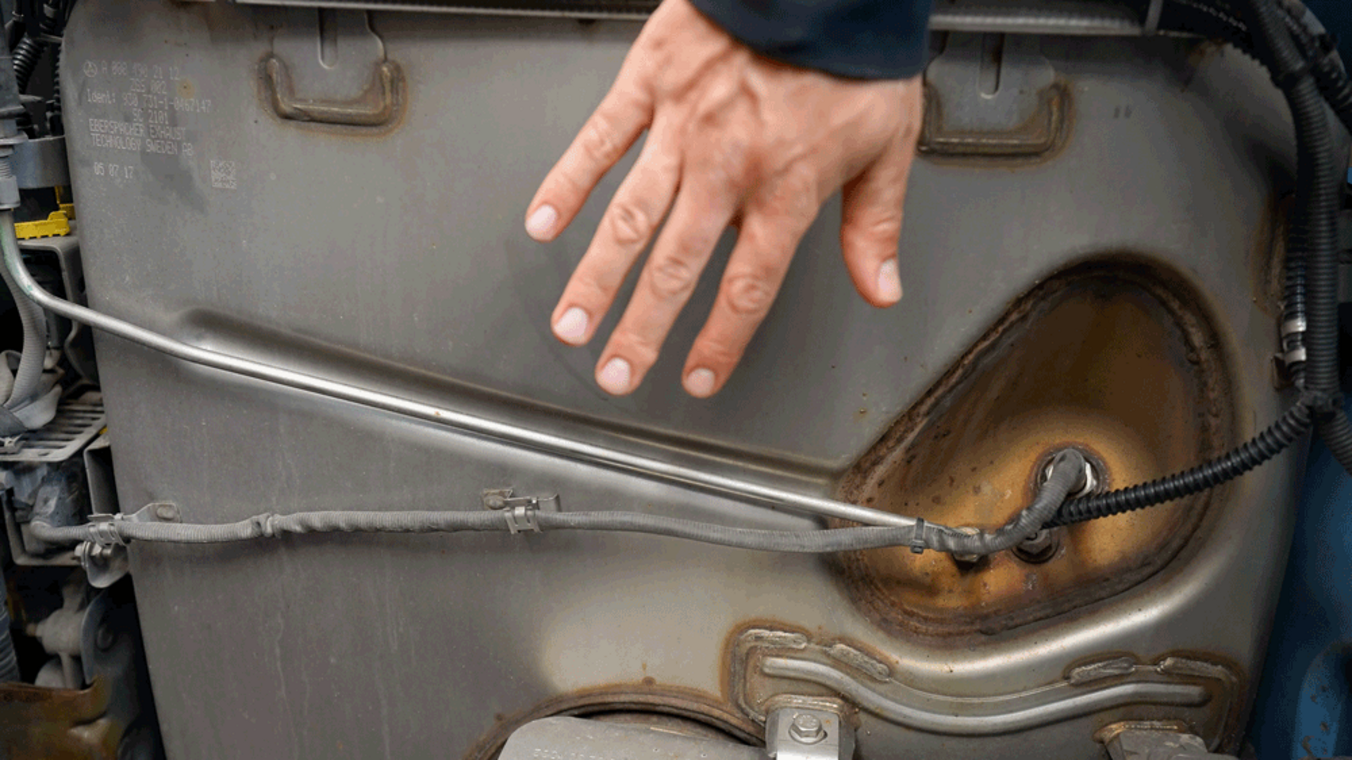

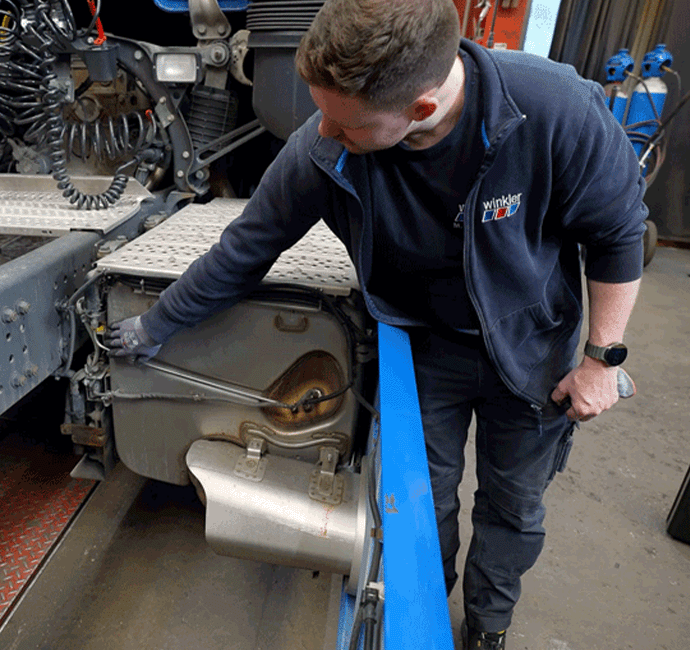

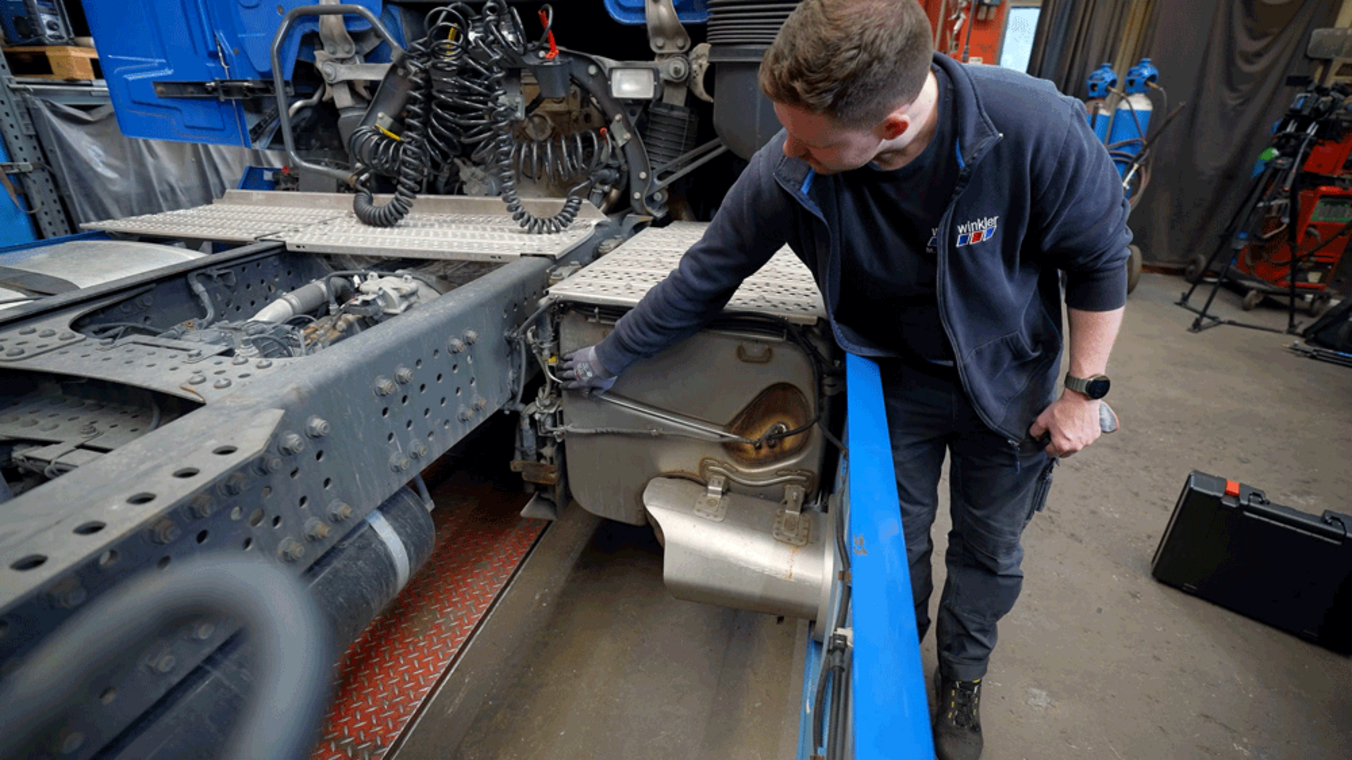

Dans ce cas concret, le diagnostic du système a révélé un défaut au niveau du capteur de pression situé en amont du FAP. La solution la plus évidente aurait été de remplacer ce capteur. Mais le contrôle systématique du capteur de pression et de la conduite de pression a permis de mettre au jour la véritable cause : la conduite de pression était bouchée. De ce fait, le capteur fournissait des valeurs erronées et le calculateur signalait une erreur, alors que ni le capteur ni le filtre à particules n’étaient défectueux. Une fois la conduite réparée, l’erreur a pu être effacée et le véhicule était de nouveau opérationnel.
CONSEIL PRO
Conseil pratique
En cas de problèmes liés à la pression différentielle ou au FAP, vérifiez toujours en premier lieu les conduites de pression, tout en surveillant également la charge en suie et l'état de régénération. C'est notamment lors de nombreux trajets courts ou en cas de forte formation de suie que les conduites s'encrassent plus rapidement que prévu.
Cas pratique n° 2 : diagnostic AdBlue® en cas de dysfonctionnement du système de post-traitement des gaz d'échappement
Si le véhicule signale un dysfonctionnement du système AdBlue®, la règle suivante s'applique ici aussi : ne remplacez pas immédiatement la pièce la plus chère. Un voyant d'émissions allumé peut sembler coûteux, mais ce n'est pas forcément le cas.

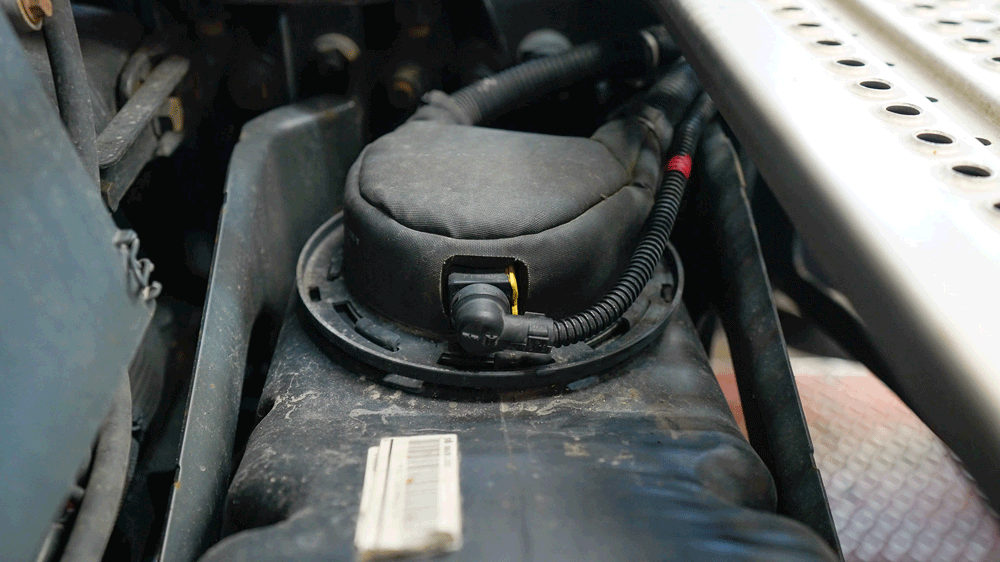

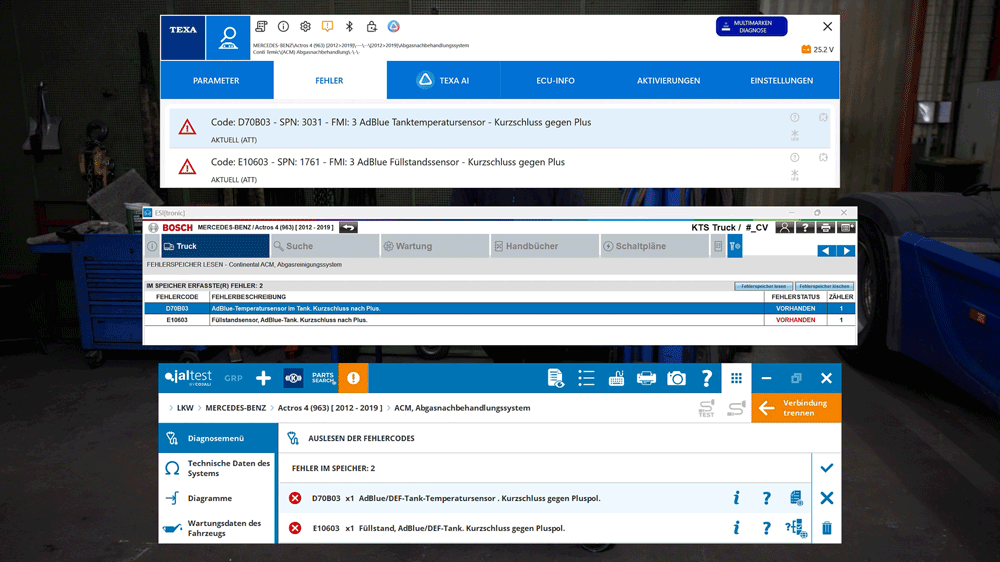

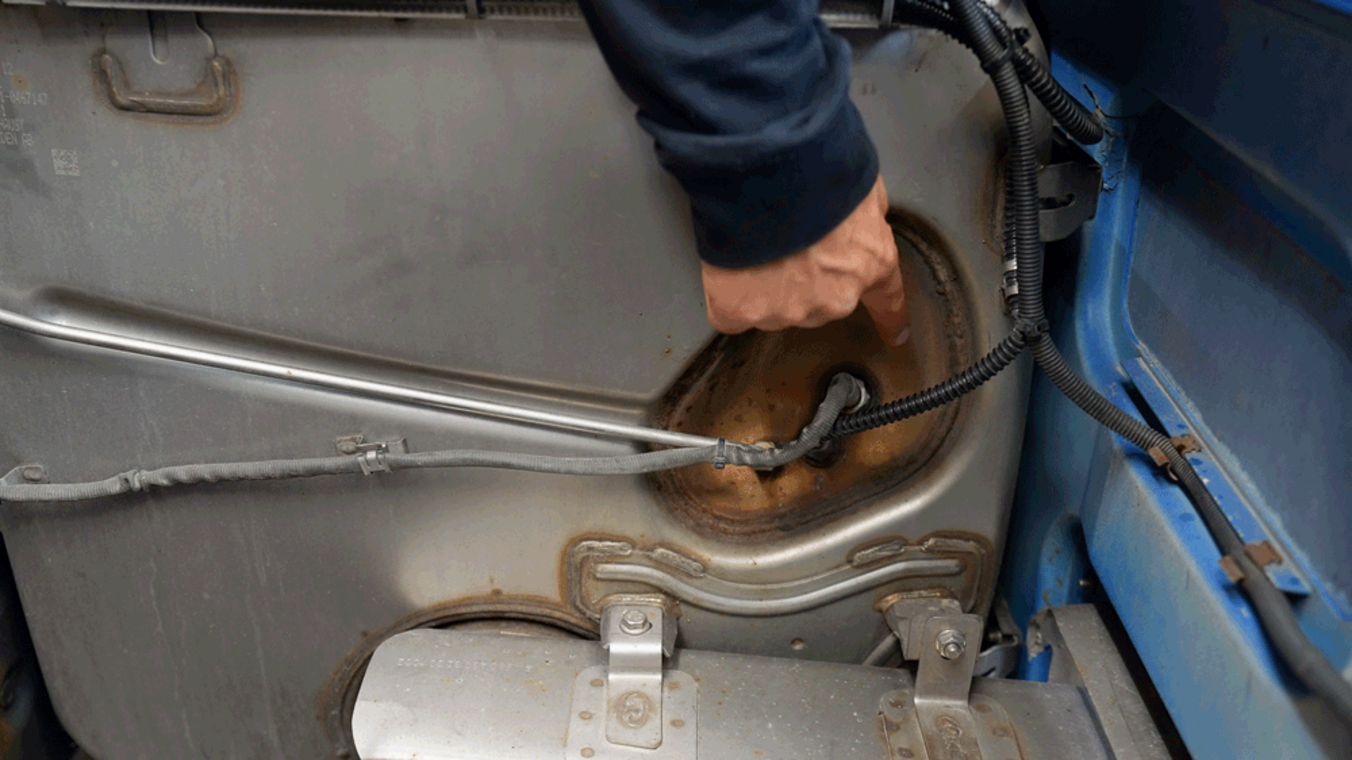

Dans ce cas concret, le diagnostic du système a révélé un dysfonctionnement au niveau du système de post-traitement des gaz d'échappement. Le message d'erreur indiquait une défaillance du capteur de niveau et de température. Au lieu de commander directement un module de réservoir AdBlue®, on a d'abord vérifié les éléments de base : les composants, les connecteurs et l'ensemble du cheminement des câbles. La cause s'est avérée être une rupture de câble dans le câble d'alimentation, qui n'a pu être détectée qu'après un contrôle minutieux.

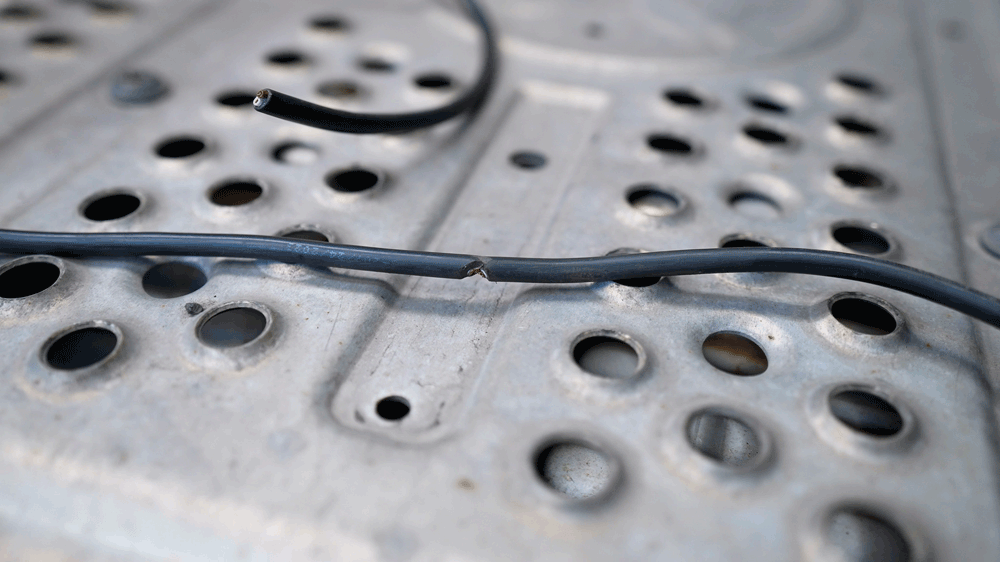

Une fois le câble remplacé et correctement posé, le problème a été résolu et le véhicule était de nouveau opérationnel.
CONSEIL PRO
Conseil pratique
En cas de problèmes liés à l'AdBlue® ou aux gaz d'échappement, vérifiez toujours le cheminement des câbles. Les mouvements et les vibrations provoquent souvent des frottements et des ruptures de câbles, notamment au niveau des fixations, des arêtes et des jonctions.
Le diagnostic moderne constitue également un atout majeur pour les remorques et les semi-remorques. Lorsqu’une erreur EBS s’affiche à l’écran, il faut d’abord déterminer si le problème concerne un capteur, un câble ou le calculateur.

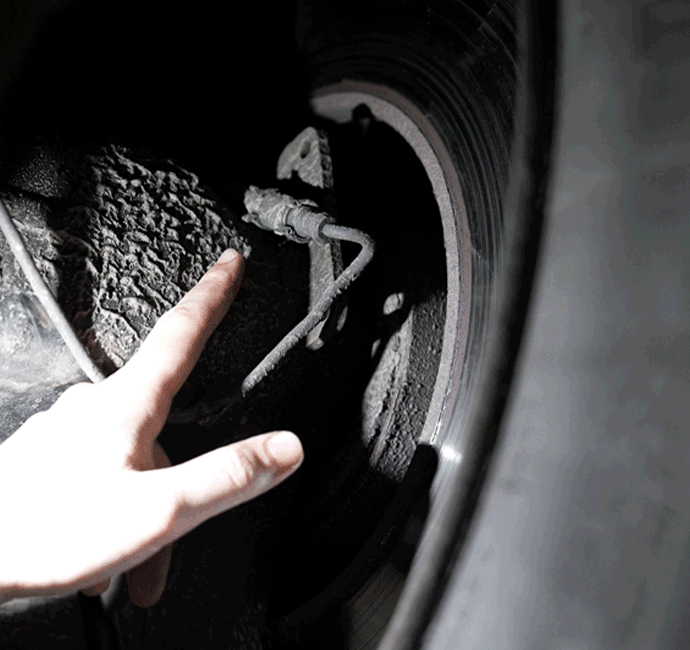

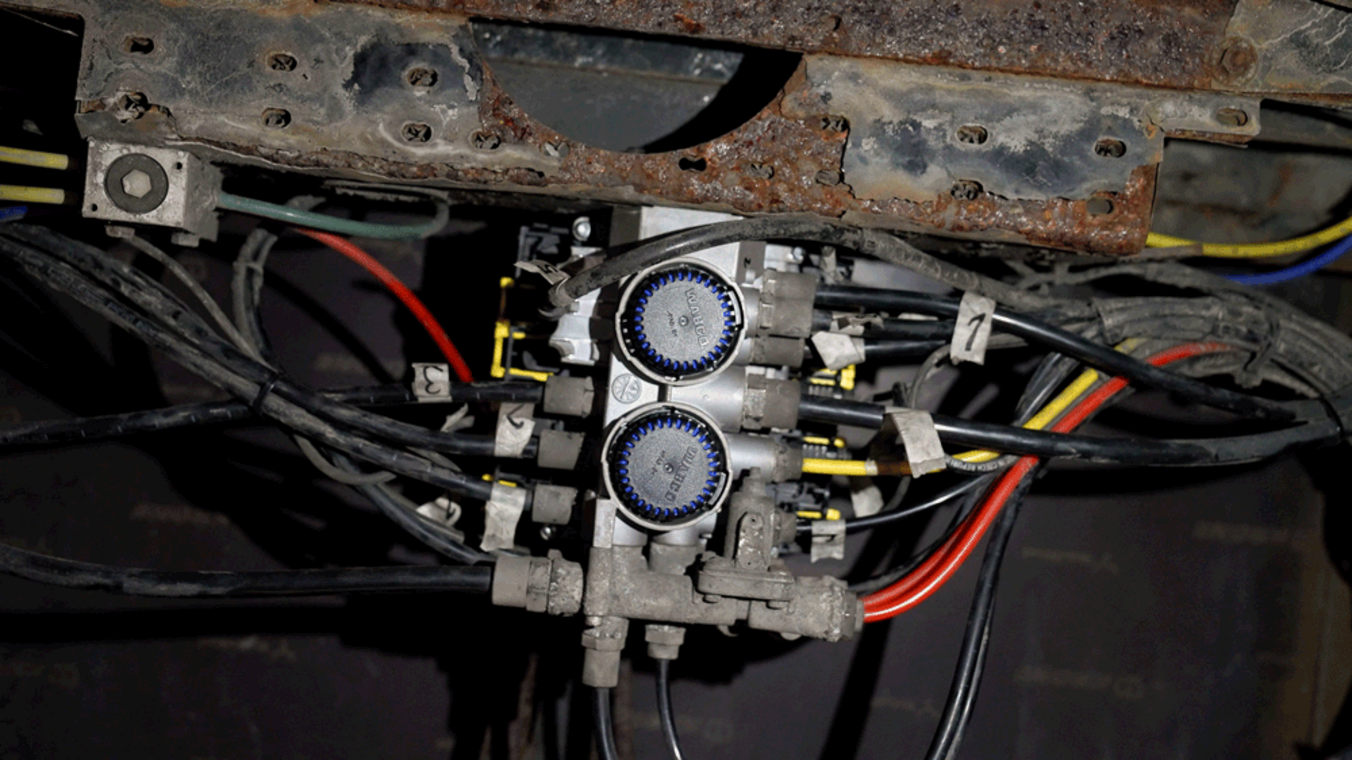

Dans un cas concret, le scan du système a signalé une interruption au niveau d’un capteur ABS. Le diagnostic a permis d’identifier précisément quel capteur était concerné. Si, en revanche, le défaut se situe au niveau du modulateur EBS lui-même, le diagnostic permet de lire la référence d’origine du modulateur installé. Cela est particulièrement important pour les systèmes WABCO, Knorr ou Haldex, afin d’identifier la pièce de rechange parfaitement adaptée.

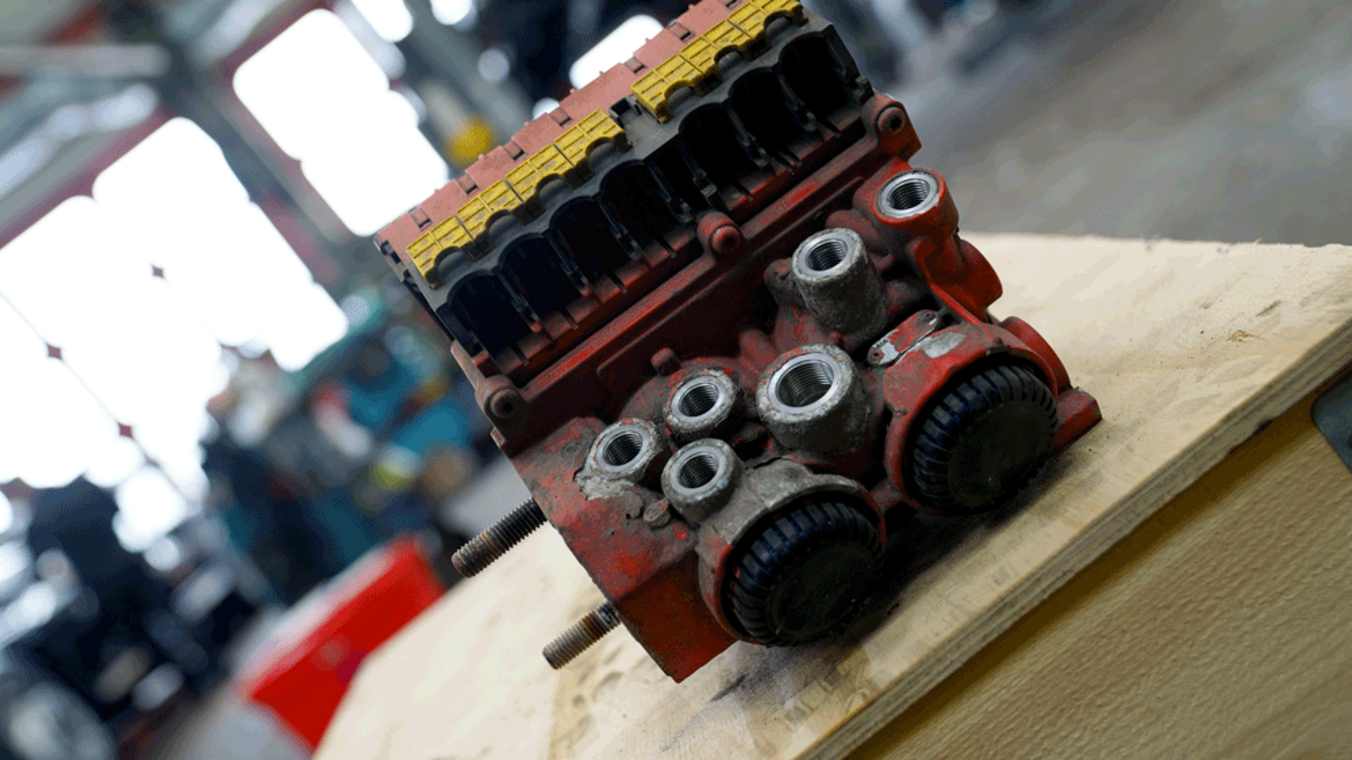

Point essentiel lors du remplacement du modulateur : avant le remplacement, il faut sauvegarder le jeu de données de l’ancien modulateur, car c’est là que la configuration du véhicule est enregistrée. Après le montage, le jeu de données est transféré sur le nouveau modulateur, puis le test de fin de ligne est effectué. Cela permet de s’assurer que le système de freinage fonctionne à nouveau correctement. L’avantage pratique : pas de conjectures, pas de pièce incorrecte et moins de temps d’immobilisation inutile.

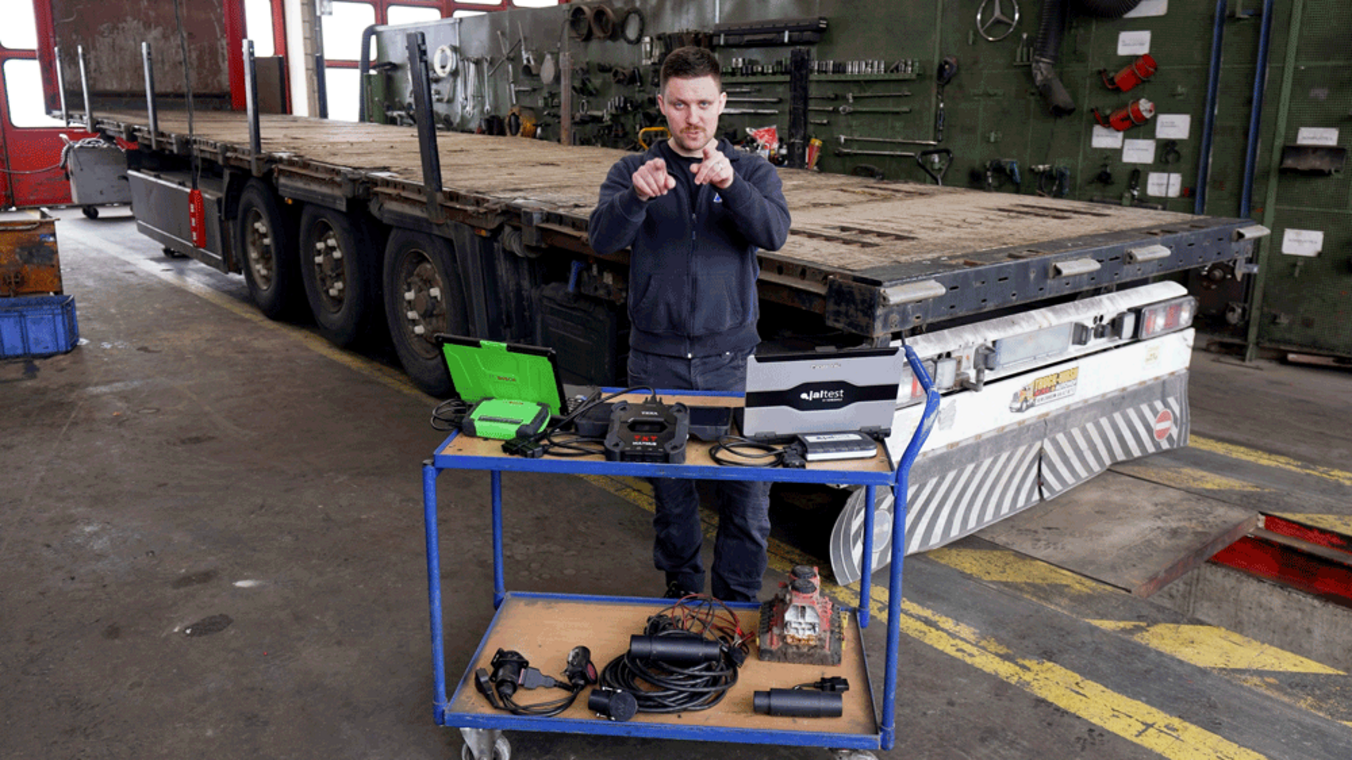

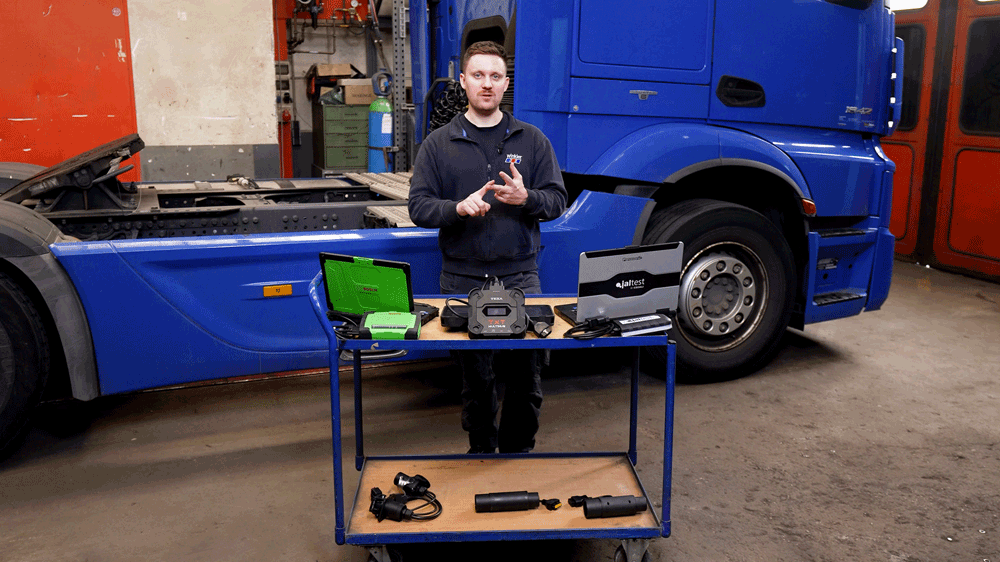

Quel appareil de diagnostic pour poids lourds choisir ?
Quiconque recherche un appareil de diagnostic pour poids lourds se retrouve face à une offre très variée : du simple lecteur de codes d'erreur pour poids lourds, qui lit les codes d'erreur via l'interface OBD, jusqu'à l'appareil de diagnostic multimarque complet, qui affiche en outre les valeurs réelles, programme les composants, sauvegarde les enregistrements de données et effectue des tests du système. Pour un travail professionnel en atelier, la simple lecture des codes d’erreur ne suffit généralement pas, comme le montrent les trois cas pratiques ci-dessus.

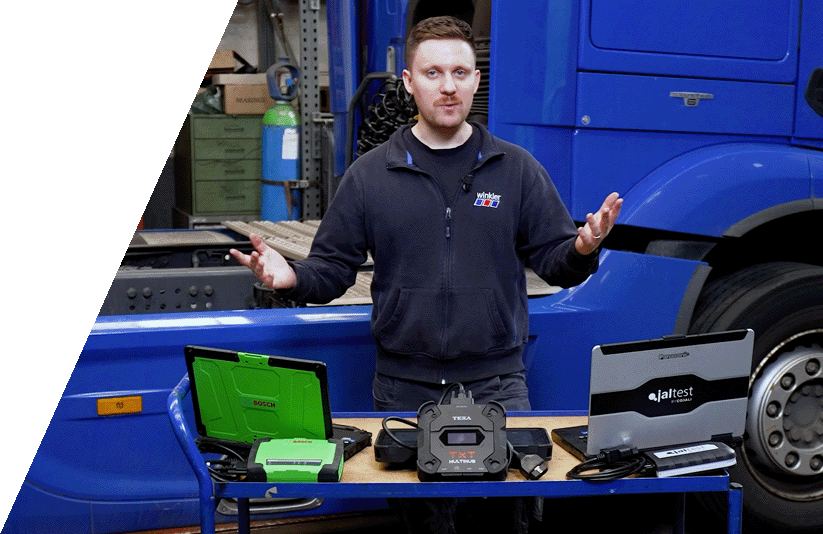

Chez winkler, l’accent est mis notamment sur les solutions de diagnostic de TEXA, Bosch et Jaltest. Selon leur modèle, ces appareils multimarques couvrent les véhicules de différents constructeurs, des poids lourds aux bus et fourgons, en passant par les remorques et les semi-remorques. Le choix de l’appareil de diagnostic approprié dépend du domaine d’application, et non du nom de l’appareil.
Avant de prendre une décision, les garages doivent donc déterminer quels véhicules et quelles marques de véhicules sont régulièrement présents dans leur parc, quels systèmes doivent être contrôlés, quels adaptateurs et câbles sont nécessaires, et quel modèle de licence correspond à leur profil d’utilisation. La formation, l’initiation et l’assistance technique pendant l’exploitation sont également des critères importants qui sont souvent sous-estimés.
Diagnostic en interne : pourquoi il est intéressant de disposer de son propre équipement de diagnostic
Lorsque les travaux de diagnostic doivent être confiés à chaque fois à un prestataire externe, cela engendre, outre les coûts de diagnostic proprement dits, des frais supplémentaires : frais d'exploitation liés au trajet aller-retour, coûts salariaux des collaborateurs absents de l'entreprise pendant le temps d'attente sur place, et longues périodes d'immobilisation des véhicules de l'entreprise.
Un diagnostic professionnel réalisé dans votre propre atelier permet d'identifier les sources de panne dès la première visite. Cela permet de prendre plus rapidement des décisions concernant l’approvisionnement en pièces détachées, de réduire les délais de réparation et d’améliorer la planification du parc automobile. C’est notamment dans le cas de parcs automobiles mixtes et de cas de diagnostic récurrents que le développement de compétences propres en matière de diagnostic s’avère rapidement rentable. Cela vaut aussi bien pour les ateliers de véhicules industriels et les ateliers indépendants que pour les entreprises de transport, les compagnies d’autobus et les ateliers spécialisés dans les semi-remorques et remorques.
winkler, partenaire pour le diagnostic des véhicules industriels
winkler accompagne les garages, les flottes et les entreprises non seulement en leur fournissant les pièces de rechange adaptées, mais aussi en leur proposant des conseils sur les solutions de diagnostic professionnelles. Cela comprend le choix des appareils de diagnostic adaptés, la mise en service, la formation initiale, la formation continue et l'assistance pendant l'exploitation.
Il est particulièrement important d’évaluer de manière impartiale les besoins réels, car tous les systèmes de diagnostic ne conviennent pas à toutes les entreprises. Qu’il s’agisse de trouver le système adapté à votre parc automobile, des adaptateurs et licences nécessaires ou de la formation de vos collaborateurs : winkler vous accompagne depuis le choix de l’équipement jusqu’au quotidien de votre atelier et est ainsi non seulement un fournisseur, mais aussi un interlocuteur compétent en matière de diagnostic dans le secteur des véhicules industriels.
FAQ sur le diagnostic multimarque des véhicules industriels
Qu'est-ce que le diagnostic automobile multimarque ?
Le diagnostic multimarque permet de contrôler des véhicules de différents constructeurs et dotés de systèmes variés à l'aide d'une seule et même solution de diagnostic. Dans le secteur des véhicules industriels, cela concerne par exemple les camions, les bus, les remorques, les semi-remorques ainsi que divers systèmes de freinage et d'échappement.
Quel appareil de diagnostic convient aux poids lourds ?
Cela dépend du domaine d'application. Pour les ateliers de véhicules industriels, on peut notamment envisager des appareils de diagnostic multimarques de TEXA, Bosch et Jaltest. Les facteurs déterminants sont le parc automobile, les fonctions requises, les adaptateurs, le modèle de licence et l'assistance technique.
Quelle est la différence entre un lecteur de données et un appareil de diagnostic ?
Un simple lecteur de codes d'erreur pour poids lourds permet de lire les codes d'erreur stockés dans la mémoire d'erreurs. Un appareil de diagnostic complet permet en outre d'afficher les valeurs réelles, de programmer des composants, de sauvegarder des ensembles de données et d'effectuer des tests du système. Pour un dépannage et une réparation professionnels, un appareil de diagnostic est le choix idéal.
Pourquoi ne suffit-il pas de supprimer l'erreur ?
La suppression des erreurs ne résout pas la cause du problème. Si un capteur fournit des valeurs erronées, le problème peut également provenir d'une conduite bouchée, d'une rupture de câble ou d'un problème de contact. C'est pourquoi il convient toujours de procéder à une vérification systématique avant de remplacer des pièces.
Que faut-il vérifier en premier en cas de dysfonctionnement du FAP ?
En cas de dysfonctionnements du FAP, il convient de vérifier non seulement le filtre à particules, mais aussi le capteur de pression différentielle, les conduites de pression et les valeurs réelles. Souvent, la cause ne réside pas dans le filtre lui-même, mais dans une conduite bouchée ou dans l'environnement du capteur.
Que faut-il savoir en cas de problèmes liés à l'AdBlue® ?
En cas de dysfonctionnements liés à l'AdBlue®, il convient de vérifier les connecteurs, le cheminement des câbles, les points de frottement et les capteurs. Un dysfonctionnement du système de post-traitement des gaz d'échappement ne signifie pas automatiquement qu'un module de réservoir d'AdBlue® est défectueux.
Quels sont les points importants à prendre en compte en cas de dysfonctionnements du système EBS sur la remorque ?
En cas d'erreurs EBS, il convient de vérifier dans un premier temps les capteurs, les câbles et les modulateurs. Si un modulateur est remplacé, il faut sauvegarder les données de l'ancien modulateur, les transférer vers le nouveau, puis effectuer un test de fin de ligne.
À qui s'adresse le diagnostic en interne ?
Le diagnostic en interne est avantageux pour les ateliers, les entreprises de transport, les compagnies d'autobus et les ateliers spécialisés dans les semi-remorques qui doivent régulièrement effectuer des diagnostics et souhaitent réduire les temps d'immobilisation ainsi que les coûts liés au recours à des prestataires externes.
Conclusion : un bon diagnostic permet d'économiser des pièces, du temps et des temps d'arrêt
Ces trois cas pratiques le montrent clairement : une erreur FAP peut être due à une conduite bouchée, une erreur AdBlue® à une rupture de câble, et une erreur EBS peut être résolue de manière ciblée grâce au contrôle des capteurs, au numéro d'origine et au traitement des données. En effectuant un diagnostic systématique plutôt qu'en remplaçant précipitamment des pièces, on répare plus rapidement, à moindre coût et de manière plus durable.
C’est précisément pour cette raison que le diagnostic moderne multimarque des véhicules ne se limite pas à la simple suppression des codes d’erreur. Il constitue la voie vers une réparation adéquate. Si vous souhaitez déterminer quel appareil de diagnostic pour poids lourds convient à votre parc automobile, winkler vous accompagne en vous proposant des conseils d’experts, des formations, des initiations et des solutions adaptées au quotidien des ateliers de véhicules industriels.
