Redukční ventily
Kromě tlakových, uzavíracích a směrových regulačních ventilů jsou pro provoz hydraulických systémů nezbytné také regulační ventily průtoku. V tomto článku se dozvíte vše, co potřebujete vědět o funkci a použití ventilů v hydraulických systémech.
Průtokové regulační ventily regulují průtok kapaliny a jsou také z technického hlediska známé jako průtokové regulátory, průtokové ventily, škrtící ventily nebo množstevní ventily.
Regulační ventily pracují na principu škrcení. Zužují průřez proudu používané kapaliny a mění tak rychlost proudění, což umožňuje dokonalé přizpůsobení hydraulických komponent, jako jsou válce nebo motory, danému použití. Princip fungování regulačních ventilů průtoku lze nejlépe přirovnat k principu fungování vodovodního kohoutku. Pokud kohoutkem jen trochu otočíte, voda teče velmi pomalu. Pokud jej trochu otočíte, rychlost, s jakou voda teče, se výrazně zvýší a voda poteče potrubím rychle. V tomto případě působí škrtící klapka úměrně otáčení kohoutku.
Průtokové ventily nebo ventily pro regulaci průtoku jsou k dispozici v různých typech a variantách. Ty jsou definovány specifickými konstrukčními vlastnostmi, a proto jsou také vybrány pro použití v systému v souladu s jejich specifikacemi.
Pevná škrtící deska, známá také jako dávkovací clona, instalovaná jako disk v potrubním systému, dosahuje konstantního snížení objemového průtoku.
Tento typ ventilu v kombinaci s regulační škrtící klapkou udržuje konstantní průtok a díky nastavení, které se obvykle volí na ručním kolečku, zůstává přesný a stálý bez ohledu na měnící se tlaky v systému. Toho je dosaženo speciálním mechanismem, který uvolňuje proměnný průřez úměrný tlaku zátěže. Výsledkem je, že průtok zůstává konstantní bez ohledu na rozdíl tlaku před a za ventilem.

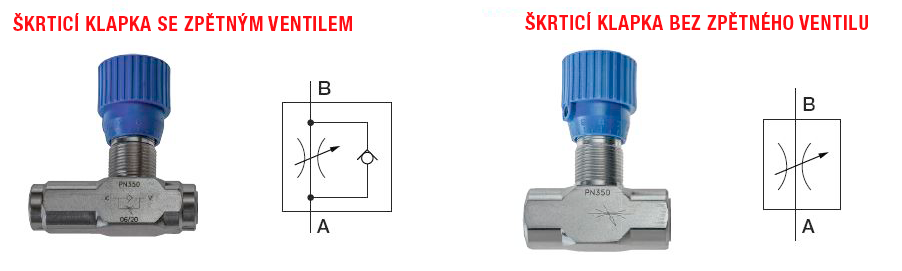

Verze se zpětným ventilem i bez něj jsou k dispozici u společnosti winkler. Zatímco v provedení bez zpětného ventilu působí škrtící klapka v obou směrech proudění, zpětný ventil omezuje jeden směr proudění a škrtící účinek je aktivní pouze v jednom směru. Speciální regulace otáček, například u hydraulicky poháněných rozmetadel soli ve vozidlech pro zimní údržbu nebo u pohonů podlahových shrnovačů zemědělských přívěsů, lze rovněž realizovat pomocí elektricky nastavitelných regulačních ventilů průtoku.
2-cestný regulační ventil je konstrukčně jednoduchý a zároveň velmi účinný. Regulační a měřicí škrtící klapka jsou zapojeny do série, což znamená, že je pouze jeden vstup a jeden výstup. To zase znamená, že objemový průtok, který není potřeba, musí být odveden ze systému přes pojistný ventil hydraulického systému. Výsledkem jsou vysoké energetické ztráty, a proto tyto ventily nejsou vhodné pro trvalé řešení. Přesto existují aplikace, pro které je 2-cestný regulační ventil efektivním a praktickým řešením.
Na rozdíl od 2-cestného regulačního ventilu jsou regulační a měřící škrtící klapka u tohoto typu ventilu zapojeny paralelně. Tím se na regulační škrtící klapce vytvoří třetí přípojka, kterou lze použít k vypouštění objemového průtoku, který není potřeba. Proces vypouštění obvykle probíhá pod převládajícím zatěžovacím tlakem plus přibližně 5 barů. Při přepínání 9-cestného regulačního ventilu se tak ztrácí méně energie než u 2-cestného regulačního ventilu. Příkladem této konstrukce jsou průtokové ventily se zpětným tokem do nádrže nebo průtokové ventily se zpětným tokem s možností zatížení. Ty se od sebe liší následovně:

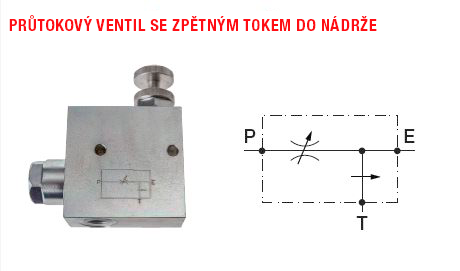

Průtokový ventil se zpětným tokem do nádrže
Prioritní regulační ventil přiděluje vstupní množství oleje (E - tlakový vstup) do olejového portu C (řízené množství) v závislosti na nastavení regulačního kolečka a udržuje ho konstantní. Přebytečný zbytkový olej se odvádí přípojkou T (zpětný tok) do nádrže.

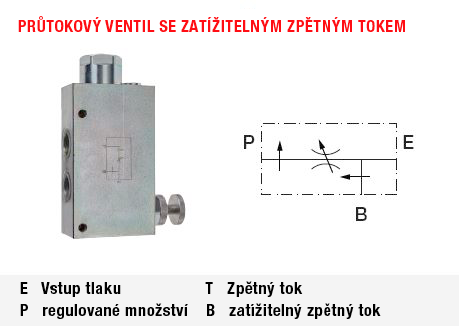

Průtokový ventil se zatížitelným tokem
Prioritní regulační ventil přiděluje vstupní množství oleje (E - tlakový vstup) do olejového portu C (řízené množství) v závislosti na nastavení regulačního kolečka a udržuje ho konstantní. Přebytečné množství oleje lze použít na portu B (dodatečné použitelné množství) pro další funkce. Zpětný tok z P do E je omezen zvoleným otevřením škrtící klapky a není tlakově vyvážen. Opačný tok B není povolen a vede k poškození ventilu nebo celého hydraulického systému.

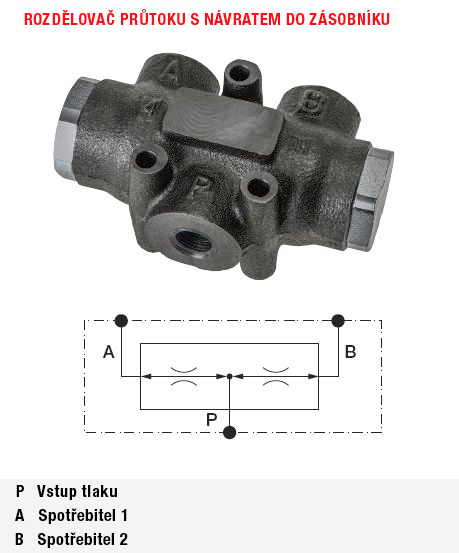

V porovnání s již popsanými ventily nemá rozdělovač průtoku žádné možnosti nastavení. Tento průtokový ventil rozděluje dodávaný proud oleje do dvou stejných proudů nebo rovnoměrně spojuje oba proudy vratného oleje. Poměr dělení určuje rozdělení množství, například 50:50. Tolerance rozdělení je uvedena v charakteristice produktu a musí být zohledněna při návrhu.
Je tedy zřejmé, že pro různé požadavky a aplikace lze použít různé typy regulačních ventilů. Při výběru správného regulačního ventilu je třeba zohlednit různé faktory, jako je požadovaný rozsah průtoku, maximální provozní tlak a další specifické požadavky. Hydraulický systém pracuje efektivně a s maximálním výkonem pouze tehdy, pokud je regulační ventil přizpůsoben dané aplikaci.
U společnosti winkler můžete získat širokou škálu verzí a provedení regulačních ventilů, abyste pokryli co nejvíce aplikací a splnili požadavky praktických aplikací.
