Regulatory przepływu

Oprócz zaworów sterujących ciśnieniem, odcinających i kierunkowych, zawory sterujące przepływem są niezbędne do działania układów hydraulicznych. W tym artykule dowiesz się wszystkiego, co musisz wiedzieć o funkcji i zastosowaniu zaworów w układzie hydraulicznym.

Czytaj dalej

Zawory sterujące przepływem regulują natężenie przepływu cieczy i są również znane w żargonie technicznym jako regulatory przepływu, zawory przepływu, zawory dławiące lub zawory przepływu.

Jak działa zawór kontroli przepływu?

Zawory sterujące przepływem działają na zasadzie dławienia. Zawężają one przekrój wykorzystywanego przepływu płynu, a tym samym zmieniają prędkość przepływu, co pozwala na idealne dostosowanie komponentów hydraulicznych, takich jak cylindry lub silniki, do danego zastosowania. Zasadę działania zaworów sterujących przepływem najlepiej porównać do zasady działania kranu z wodą. Jeśli odkręcisz kran tylko trochę, woda będzie wypływać bardzo powoli. Po obróceniu go w drugą stronę prędkość przepływu wody znacznie wzrasta i woda szybko przepływa przez rurę. Tutaj przepustnica działa proporcjonalnie poprzez obrót kranu.

Jakie zawory kontroli przepływu są dostępne?

Zawory przepływowe lub zawory sterujące przepływem są dostępne w różnych typach i wariantach. Są one zdefiniowane przez określone cechy konstrukcyjne i dlatego są również wybierane do użytku w systemie zgodnie z ich specyfikacjami.

Klapy przepustnicy

Stała tarcza dławiąca, znana również jako kryza dozująca, zainstalowana jako tarcza w systemie rur, osiąga stałą redukcję przepływu objętościowego.

Zawory dławiące

Ten typ zaworu, w połączeniu z przepustnicą regulacyjną, utrzymuje stałe natężenie przepływu i pozostaje precyzyjny i spójny niezależnie od zmieniających się ciśnień obciążenia w systemie dzięki ustawieniu zwykle wybieranemu na pokrętle. Osiąga się to dzięki specjalnemu mechanizmowi, który uwalnia zmienny przekrój proporcjonalny do ciśnienia obciążenia. W rezultacie natężenie przepływu pozostaje stałe, niezależnie od różnicy ciśnień przed i za zaworem.

Wersje z zaworem zwrotnym i bez zaworu zwrotnego są dostępne w ofercie firmy winkler. Podczas gdy w wersji bez zaworu zwrotnego przepustnica działa w obu kierunkach przepływu, zawór zwrotny ogranicza jeden kierunek przepływu, a efekt dławienia jest aktywny tylko w jednym kierunku. Specjalne sterowanie prędkością obrotową, na przykład w hydraulicznie napędzanych rozrzutnikach soli w pojazdach zimowych lub w napędach podłogowych zgarniaczy przyczep rolniczych, może być również realizowane za pomocą elektrycznie regulowanych zaworów sterujących przepływem.

2-drożny regulator przepływu

2-drożny regulator przepływu jest prosty w konfiguracji i bardzo skuteczny. Sterowanie i dławik pomiarowy są połączone szeregowo, co oznacza, że jest tylko jeden wlot i jeden wylot. To z kolei oznacza, że przepływ objętościowy, który nie jest wymagany, musi zostać przekierowany z systemu przez zawór bezpieczeństwa układu hydraulicznego. Powoduje to wysokie straty energii, dlatego zawory te nie nadają się do stałego rozwiązania. Niemniej jednak istnieją zastosowania, w których 2-drogowy zawór sterujący przepływem jest skutecznym i praktycznym rozwiązaniem.

3-drożny regulator przepływu

W przeciwieństwie do 2-drożnego zaworu sterującego przepływem, w tym typie zaworu przepustnica sterująca i pomiarowa są połączone równolegle. Tworzy to trzecie połączenie na przepustnicy regulacyjnej, które można wykorzystać do rozładowania przepływu objętościowego, który nie jest wymagany. Proces rozładowywania odbywa się zwykle pod dominującym ciśnieniem obciążenia plus ok. 5 barów. W rezultacie podczas przełączania 3-drożnego zaworu sterującego przepływem tracona jest mniejsza ilość energii niż w przypadku 2-drożnego zaworu sterującego przepływem. Przykładami takiej konstrukcji są zawory przepływowe z przepływem powrotnym do zbiornika lub zawory przepływowe z obciążalnym przepływem powrotnym. Różnią się one od siebie w następujący sposób:

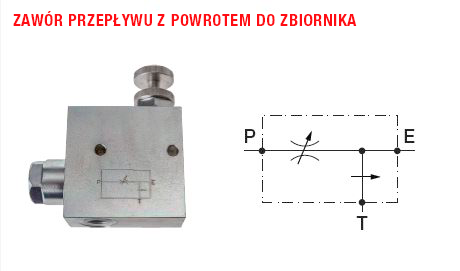

Zawór przepływu z powrotem do zbiornika
Zawór sterujący przepływem priorytetowym przydziela ilość oleju wejściowego (wejście ciśnienia E) w zależności od ustawienia pokrętła regulacyjnego na przyłączu oleju P (ilość regulowana) i utrzymuje ją na stałym poziomie. Nadmiar pozostałego oleju jest spuszczany do zbiornika przez przyłącze T (powrót).

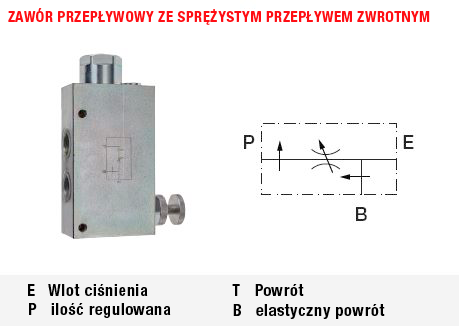

Zawór przepływowy ze sprężystym powrotem
Zawór sterujący przepływem priorytetowym przydziela ilość oleju wejściowego (wejście ciśnienia E) w zależności od ustawienia pokrętła regulacyjnego na przyłączu oleju P (ilość regulowana) i utrzymuje ją na stałym poziomie. Nadmiar oleju można wykorzystać do dalszych funkcji na przyłączu B (dodatkowa ilość użyteczna ). Przepływ powrotny z P do E jest ograniczony przez wybrane otwarcie ogranicznika i nie wyrównuje ciśnienia. Przepływ wsteczny B jest niedozwolony i prowadzi do uszkodzenia zaworu lub całego układu hydraulicznego.

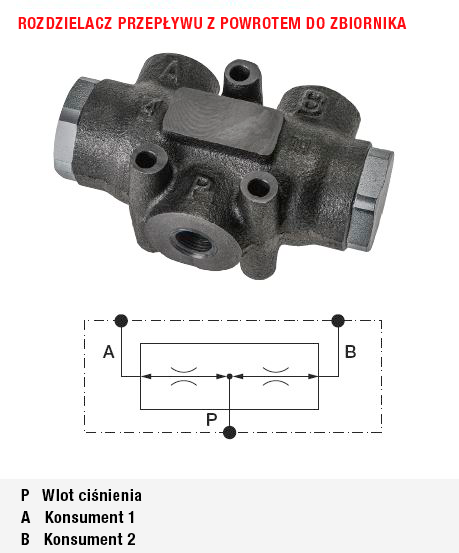

Rozdzielacze przepływu

W porównaniu do opisanych wcześniej zaworów, rozdzielacz przepływu nie posiada opcji regulacji. Ten zawór przepływu dzieli przepływający olej na dwa równe strumienie lub łączy równomiernie dwa strumienie powracającego oleju. Współczynnik podziału określa rozkład ilościowy, na przykład 50:50. Tolerancja dystrybucji jest określona w charakterystyce artykułu i musi być uwzględniona w projekcie.

Oczywiste jest zatem, że różne typy zaworów sterujących przepływem mogą być używane do różnych wymagań i zastosowań. Przy wyborze odpowiedniego zaworu sterującego przepływem należy wziąć pod uwagę różne czynniki, takie jak wymagany zakres przepływu, maksymalne ciśnienie robocze i inne specyficzne wymagania. Układ hydrauliczny działa wydajnie i z maksymalną wydajnością tylko wtedy, gdy zawór sterujący przepływem jest dostosowany do danego zastosowania.

W firmie winkler można uzyskać szeroki wybór wersji i konstrukcji zaworów sterujących przepływem, aby pokryć jak najwięcej zastosowań i spełnić wymagania praktycznych aplikacji.
