Prietokové regulačné ventily

Okrem tlakových, uzatváracích a smerových ventilov sú pre prevádzku hydraulických systémov nevyhnutné ventily na reguláciu prietoku. V tomto článku sa dozviete všetko, čo potrebujete vedieť o funkcii a použití ventilov v hydraulickom systéme.

Ventily na reguláciu prietoku regulujú prietok množstva kvapaliny a sú tiež v odbornom jazyku známe ako regulátory prietoku, prietokové ventily, škrtiace ventily alebo množstevné ventily.

Ako funguje prietokový regulačný ventil?

Ventily na reguláciu prietoku pracujú na princípe škrtenia. Zužujú prierez použitého prúdu kvapaliny a tým menia rýchlosť prúdenia, pomocou ktorej sa dajú hydraulické komponenty, ako sú valce alebo motory, dokonale prispôsobiť príslušnej aplikácii. Princíp činnosti ventilov na reguláciu prietoku možno najlepšie prirovnať k vodovodnému kohútiku. Ak kohútik pootočíte len trochu, voda vyteká veľmi pomaly. Ak ho otočíte dokorán, rýchlosť prúdenia vody sa výrazne zvýši a rýchlo pretečie potrubím. Tu škrtiaca klapka pôsobí úmerne k otáčaniu kohútika.

Aké prietokové ventily existujú?

Prietokové ventily alebo ventily na reguláciu prietoku sú dostupné v rôznych typoch a variantoch. Tieto sú definované špecifickými konštrukčnými vlastnosťami, a preto sú vybrané na použitie v systéme podľa ich predpisov.

Škrtiace dosky

Pevný kotúč škrtiacej klapky, tiež známy ako dávkovacia clona, inštalovaný ako kotúč v potrubnom systéme, dosahuje konštantné zníženie objemového prietoku.

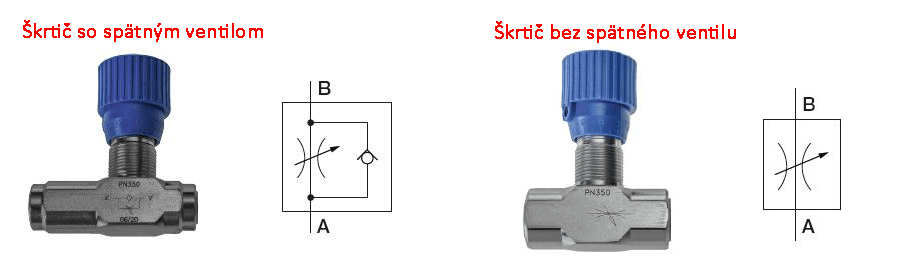

Škrtiace ventily

Vďaka nastaveniu, ktoré sa zvyčajne volí pomocou ručného kolieska, tento typ ventilu v kombinácii s regulačnou škrtiacou klapkou udržuje konštantný prietok a zostáva presný a konzistentný, bez ohľadu na meniace sa tlaky záťaže v systéme. Dosahuje sa to špeciálnym mechanizmom, ktorý uvoľňuje premenlivý prierez, ktorý je úmerný záťažovému tlaku. Výsledkom je, že prietok zostáva konštantný bez ohľadu na tlakový rozdiel pred a za ventilom.

Verzie s a bez spätného ventilu sú dostupné od spoločnosti winkler. Zatiaľ čo vo verzii bez spätného ventilu pôsobí škrtiaca klapka v oboch smeroch prúdenia, spätná klapka obmedzuje jeden smer prúdenia a škrtiaci efekt je aktívny len v jednom smere. Špeciálne ovládanie rýchlosti otáčania, napríklad v hydraulicky poháňaných posypoch soli v zimných servisných vozidlách alebo v pohonoch skrejprovej podlahy poľnohospodárskych návesov, je možné realizovať aj pomocou elektricky nastaviteľných ventilov na reguláciu prietoku.

2-cestný ventil na reguláciu prietoku

2-cestný ventil na reguláciu prietoku sa jednoducho nastavuje a je tiež veľmi účinný. Riadiaca a meracia škrtiaca klapka sú zapojené do série, čo znamená, že existuje len jeden prívod a jeden výstup. To zase znamená, že nepotrebný objemový prietok sa musí zo systému vypustiť cez pretlakový ventil hydraulického systému. Výsledkom sú vysoké energetické straty, preto tieto ventily nie sú vhodné na trvalé riešenie. Existujú však aplikácie, pre ktoré je 2-cestný regulačný ventil prietoku efektívnym a praktickým riešením.

3-cestný ventil na reguláciu prietoku

Na rozdiel od 2-cestného regulačného ventilu prietoku sú pri tomto type ventilu regulačná a meracia škrtiaca klapka zapojené paralelne. Tým sa vytvorí tretie spojenie na ovládacej škrtiacej klapke, ktoré možno použiť na rozptýlenie objemového prietoku, ktorý nie je potrebný. Proces odstraňovania zvyčajne prebieha pri prevládajúcom zaťažovacom tlaku plus cca 5 bar. To znamená, že pri prepínaní 3-cestného prietokového ventilu sa stratí menej energie ako pri 2-cestnom prietokovom regulačnom ventile. Príkladmi tohto typu sú prietokové ventily so spätným tokom do nádoby alebo prietokové ventily s pružným spätným tokom. Tieto sa navzájom líšia takto:

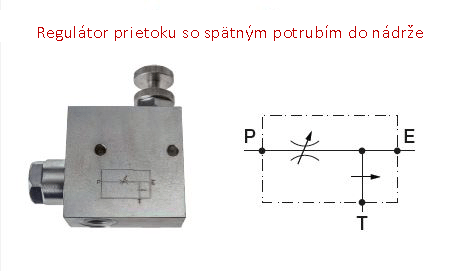

Prietokový ventil s návratom do nádoby
Prioritný prietokový regulačný ventil prideľuje vstupné množstvo oleja (E – tlakový vstup) do olejového otvoru P (regulované množstvo) v závislosti od nastavenia nastavovacieho kolieska a udržuje ho konštantné. Prebytočný zvyškový olej sa odvádza do nádrže cez prípojku T (spiatočka).

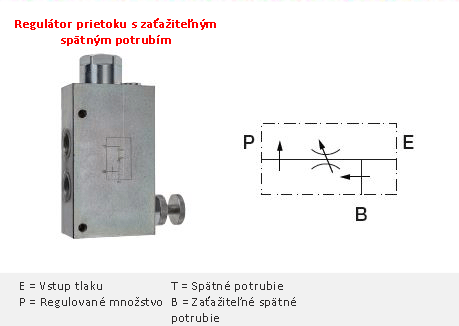

Aktuálny ventil s pružným spätným tokom
Prioritný prietokový regulačný ventil prideľuje vstupné množstvo oleja (E – tlakový vstup) do olejového otvoru P (regulované množstvo) v závislosti od nastavenia nastavovacieho kolieska a udržuje ho konštantné. Prebytočné množstvo oleja je možné použiť na iné funkcie na prípojke B (dodatočné použiteľné množstvo). Spätný tok z P do E je obmedzený zvoleným otvorením škrtiacej klapky a nekompenzuje tlak. Spätný tok z B nie je povolený a spôsobí poškodenie ventilu alebo celého hydraulického systému.

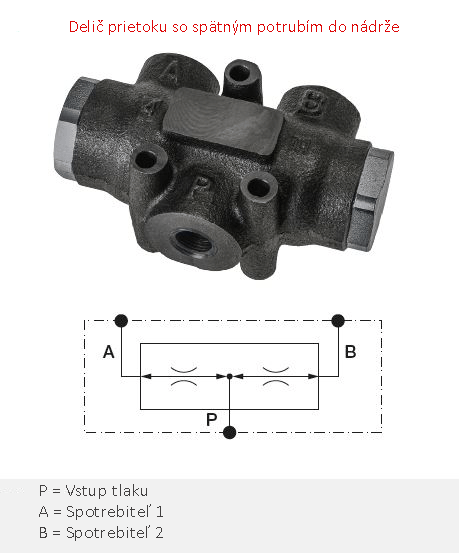

Rozdeľovač toku

V porovnaní s už opísanými ventilmi nemá delič prietoku žiadne možnosti nastavenia. Tento prietokový ventil rozdeľuje dodávaný tok oleja na dva rovnaké toky oleja alebo rovnomerne spája dva vrátené toky oleja. Deliaci pomer určuje rozdelenie množstva, napríklad 50:50. Tolerancia rozloženia je uvedená v charakteristike položky a musí sa zohľadniť pri navrhovaní.

Je preto jasné, že rôzne typy prietokových regulačných ventilov sa musia použiť pre širokú škálu požiadaviek a aplikácií. Pri výbere správneho ventilu na reguláciu prietoku je potrebné vziať do úvahy rôzne faktory, ako je požadovaný rozsah prietoku, maximálny prevádzkový tlak a ďalšie špecifické požiadavky. Iba s regulačným ventilom prietoku prispôsobeným príslušnej aplikácii bude hydraulický systém pracovať efektívne a s čo najväčším výkonom.

V spoločnosti winkler získate širokú škálu variantov a prevedení ventilov na reguláciu prietoku, aby ste mohli pokryť čo najviac vašich aplikácií a vyhovieť praktickým aplikáciám.
