Filtr zpětného hydraulického potrubí: tipy & jak se vyvarovat častých chyb
Hydraulický systém je tak spolehlivý, jak čistý je jeho hydraulický olej. Zejména u užitkových vozidel, v zemědělství, u soukromých zemědělců a v servisech rozhoduje kvalita oleje o tom, zda sklápěcí mechanismy, posuvné podlahy nebo jiné funkce mobilní hydrauliky fungují bez poruch. Ústředním prvkem je přitom filtr zpětného chodu. Udržuje částice mimo olejový okruh, chrání citlivé součásti a prodlužuje životnost čerpadel, ventilů, těsnění a hydraulických hadic.
Co je hydraulický filtr zpětného chodu?
Filtr zpětného chodu je filtr, který je umístěn ve zpětném potrubí do nádrže v hydraulickém systému. Než se hydraulický olej vrátí z aplikace zpět do nádrže, projde filtrem zpětného chodu. Tím se z oleje odstraní částečky nečistot a nečistoty. Cíl je jasný: čistý olej v nádrži, a tím i čistý cyklus pro všechny navazující komponenty.
Mnoho poškození v hydraulických systémech není způsobeno jednou velkou závadou, ale trvale cirkulujícími mikročásticemi. Působí jako brusivo. Filtr zpětného chodu je tedy skutečnou ochranou celého systému.
K čemu potřebuji filtr zpětného chodu?
Stručně řečeno: aby byl váš hydraulický systém trvale stabilní a účinný.
- Ochrana čerpadel a ventilů před otěrem a částicemi
- Snížení opotřebení těsnění, válců a hydraulických hadic
- Stabilnější funkce pro naklápěcí a pohyblivé podlahy
- Delší životnost oleje a méně neplánovaných poruch
- Vyšší provozní spolehlivost při každodenním používání, zejména v měnících se provozních podmínkách
Hydraulický olej je často vystaven vyššímu zatížení, zejména v mobilních aplikacích. Svou roli hraje prach, kolísání teplot, mechanické opotřebení a nedostatečné intervaly údržby. Dobrý filtr zpětného chodu zachytí částice dříve, než se nahromadí v nádrži.
Jaké problémy vznikají při znečištěném filtru zpětného chodu?
Když je filtrační prvek nasycen, zvyšuje se průtokový odpor. To se může projevit několika příznaky:
- Pomalé pohyby nebo pomalé spouštění sklápěcí korby
- Ohřev oleje
- Zvýšený protitlak v tělese filtru
- Vyšší zatížení čerpadla a těsnění
- Nebezpečí, že částečky nečistot budou nadále cirkulovat a poškodí ventily nebo čerpadla
To je obzvláště důležité, pokud nasycený filtr zůstane v systému příliš dlouho. Těleso filtru může prasknout v důsledku tlakové vlny, což výrazně zvyšuje opotřebení a riziko poruchy, protože nečistoty se dostanou do citlivých součástí.
1. filtr zpětného chodu pro montáž na nádrž
Zde je filtr namontován přímo na nádrži prostřednictvím přírubové desky na tělese filtru. Pokud má nádrž vhodné rozhraní, dává se často přednost této variantě, protože šetří místo. Další výhoda: v případě poškození krytu se veškerý uniklý olej zachytí v nádrži.
Obě varianty plní stejný účel: filtrují částice nečistot ze zpětného toku před vstupem oleje do nádrže.

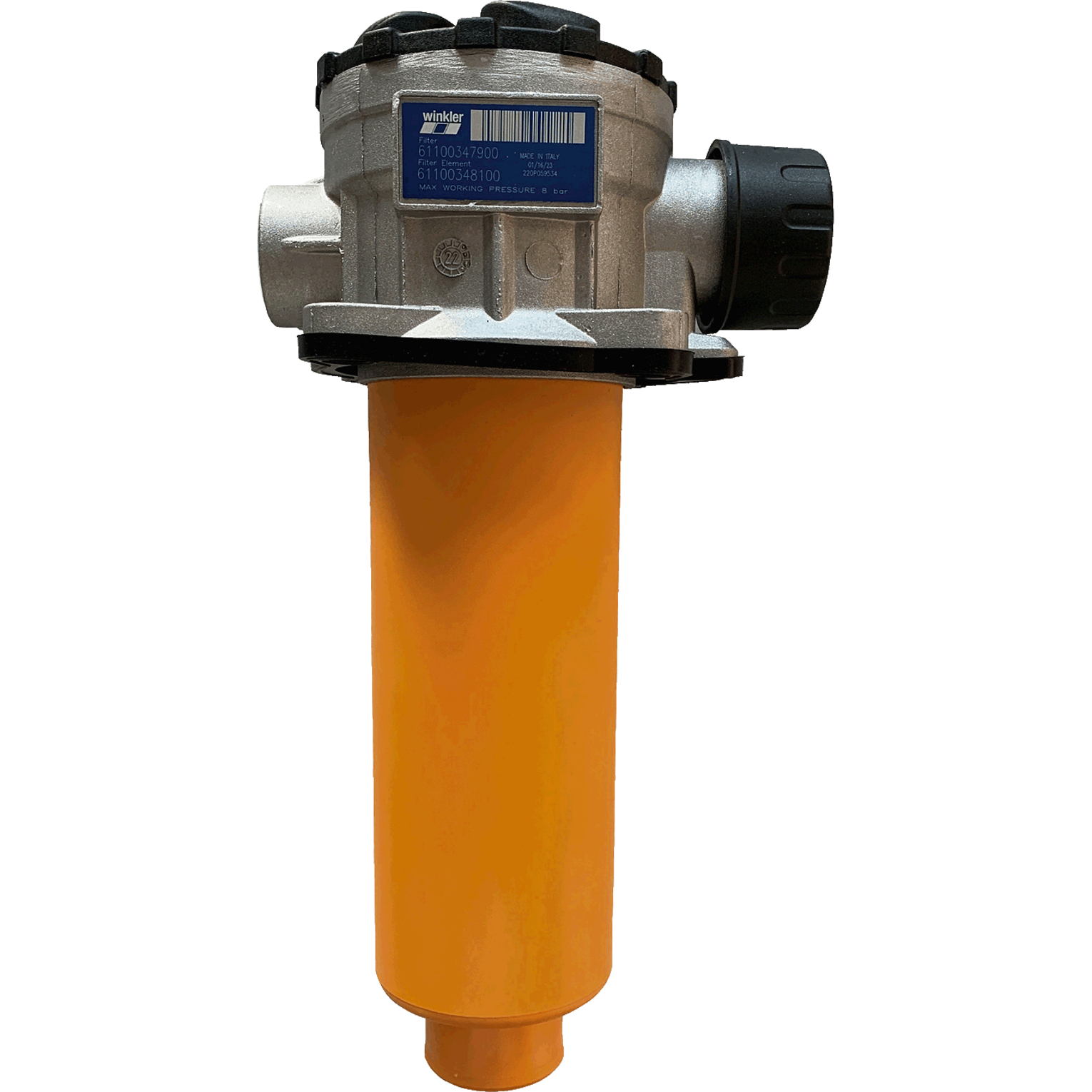

Praktický příklad: filtr zpětného chodu winkler v hydraulické montážní sadě
U hydraulických montážních sad winkler pro tahače návěsu se filtry zpětného chodu pro montáž na nádrže dodávají se systémy se dvěma hadicemi. Většina je uložena v nádrži, vyčnívá pouze hliníková filtrační nádoba. Pro aplikace s menším instalačním prostorem jsou k dispozici plošší varianty s nižší instalační výškou. Prodloužení může volitelně usnadnit vedení hadice zpětného potrubí.
Pomocí desky adaptéru je také možné kombinovat filtr zpětného chodu a sklápěcí ventil. Používá se hlavně v případech, kdy na boku nádrže není dostatek místa pro klasickou montáž ventilu. Nevýhodou je vyšší struktura.
Z technického hlediska je mnoho filtrů zpětného potrubí winkler standardně vybaveno filtrační vložkou z mikrovlákna 25 µ. Průtok 168 litrů za minutu pokrývá typické aplikace se sklápěcí a pohyblivou podlahou. V závislosti na aplikaci jsou k dispozici i další verze. Praktické: při objednávce se často dodává prodloužení potrubí, aby byl vratný olej ponořen pod hladinu oleje. To snižuje tvorbu pěny a podporuje stabilní provoz.
Intervaly údržby a výměny
Intervaly výměny určuje výrobce systému; v praxi se filtry často mění jednou až dvakrát ročně. Informace na typovém štítku jsou obvykle dostačující pro správnou filtrační vložku: obsahuje čísla dílů pro kompletní filtr zpětného chodu a pro filtrační vložku.
Často kladené otázky k hydraulickém filtru zpětného chodu
Co je to hydraulický filtr zpětného chodu?
Filtr ve zpětném potrubí do nádrže, který odstraňuje částice z hydraulického oleje a udržuje okruh čistý.
Jaké jsou výhody filtru zpětného chodu?
Menší opotřebení, delší životnost oleje, vyšší provozní spolehlivost a ochrana čerpadel, ventilů a hydraulických hadic.
Jak poznáte ucpání?
Systém signalizuje ztrátu napájení, abnormality tlaku a volitelně velmi zřetelně pomocí indikátoru znečištění na měřící přípojce.
