Kippventil und Hydraulik: Welche Ausführungen gibt es und was ist zu beachten?
Ein Kippventil ist in der Mobilhydraulik ein zentrales Bauteil, sobald ein Kippsattel, eine Kippmulde oder ein anderer Kippaufbau sicher bedient werden soll. Besonders bei Hydraulikbausätzen für Sattelzugmaschinen ist das Kippventil praktisch unverzichtbar, egal ob 1 Schlauch oder 2 Schlauch Anlage.
In diesem Beitrag erfährst du, was ein Kippventil ist, wie ein Kippventil funktioniert, welche Ausführungen von Kippventilen es gibt und welche Kenngrößen in der Praxis wirklich entscheidend sind.
Was ist ein Kippventil?
Das Kippventil ist ein Steuer und Sicherheitsventil für den Kippbetrieb. Es regelt den Ölstrom zum Kippzylinder und zurück zum Tank, ermöglicht das Heben und Senken und schützt die Anlage über eine Druckabsicherung vor Überlast. Je nach Ausführung ist es für unterschiedliche Druckstufen, Volumenströme und Einbausituationen ausgelegt.
Wie funktioniert ein Kippventil?
Beim Kippen wird Hydrauliköl vom Pumpenkreis über das Ventil zum Kippzylinder geleitet. Beim Absenken wird das Öl kontrolliert zurückgeführt. Entscheidend ist dabei, dass das Ventil sowohl beim Kippvorgang als auch beim Senkvorgang ausreichenden Durchfluss zulässt, damit keine unnötigen Staudrücke entstehen und der Prozess sicher und zügig abläuft. Zusätzlich begrenzt die integrierte Druckabsicherung den maximalen Systemdruck.
Welche Ausführungen von Kippventilen gibt es in der Mobilhydraulik?
Wenn es um die Auswahl geht, lautet die wichtigste Leitfrage: Welche Ausführungen von Kippventilen gibt es in der Mobilhydraulik und was gibt es zu beachten?
1) Niederdruck-Kippventil und Hochdruck-Kippventil
Die Auswahl des Kippventils wird in erster Linie über den Betriebsdruck bestimmt. In der Praxis sind dafür die Begriffe Niederdruck und Hochdruck üblich.
Wichtig: Die benötigte Druckstufe wird vom Verbraucher am Sattelauflieger vorgegeben. Wenn der Betriebsdruck aus den Unterlagen des Aufliegers nicht ersichtlich ist, kann der maximal zulässige Betriebsdruck häufig am Kippzylinder abgelesen werden. Sind zusätzlich weitere Verbraucher verbaut, zum Beispiel Arbeitszylinder an einer Heckklappe, müssen auch deren maximal zulässige Betriebsdrücke berücksichtigt werden.
2) Kombidruck Varianten für gemischte Fuhrparks

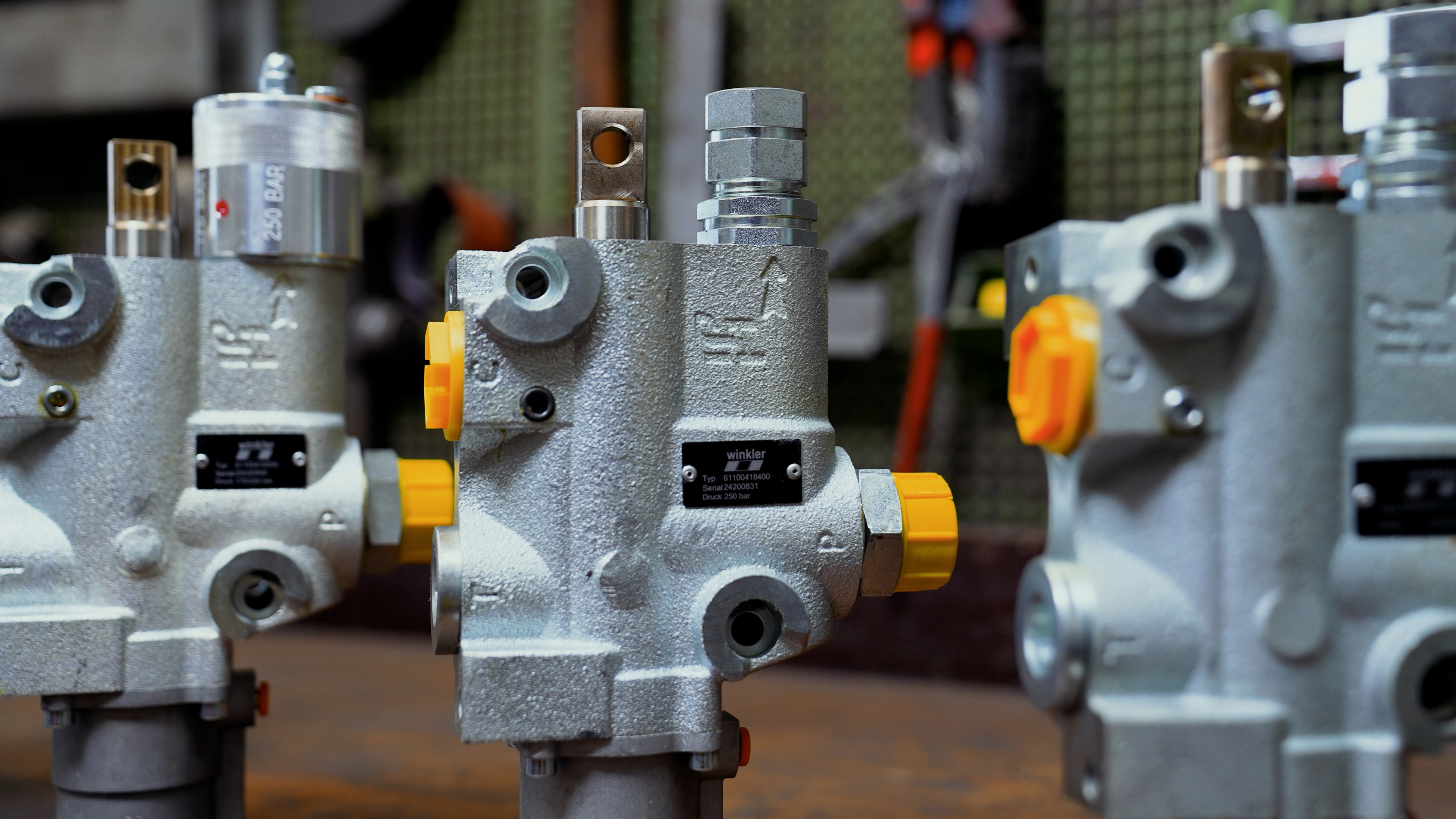

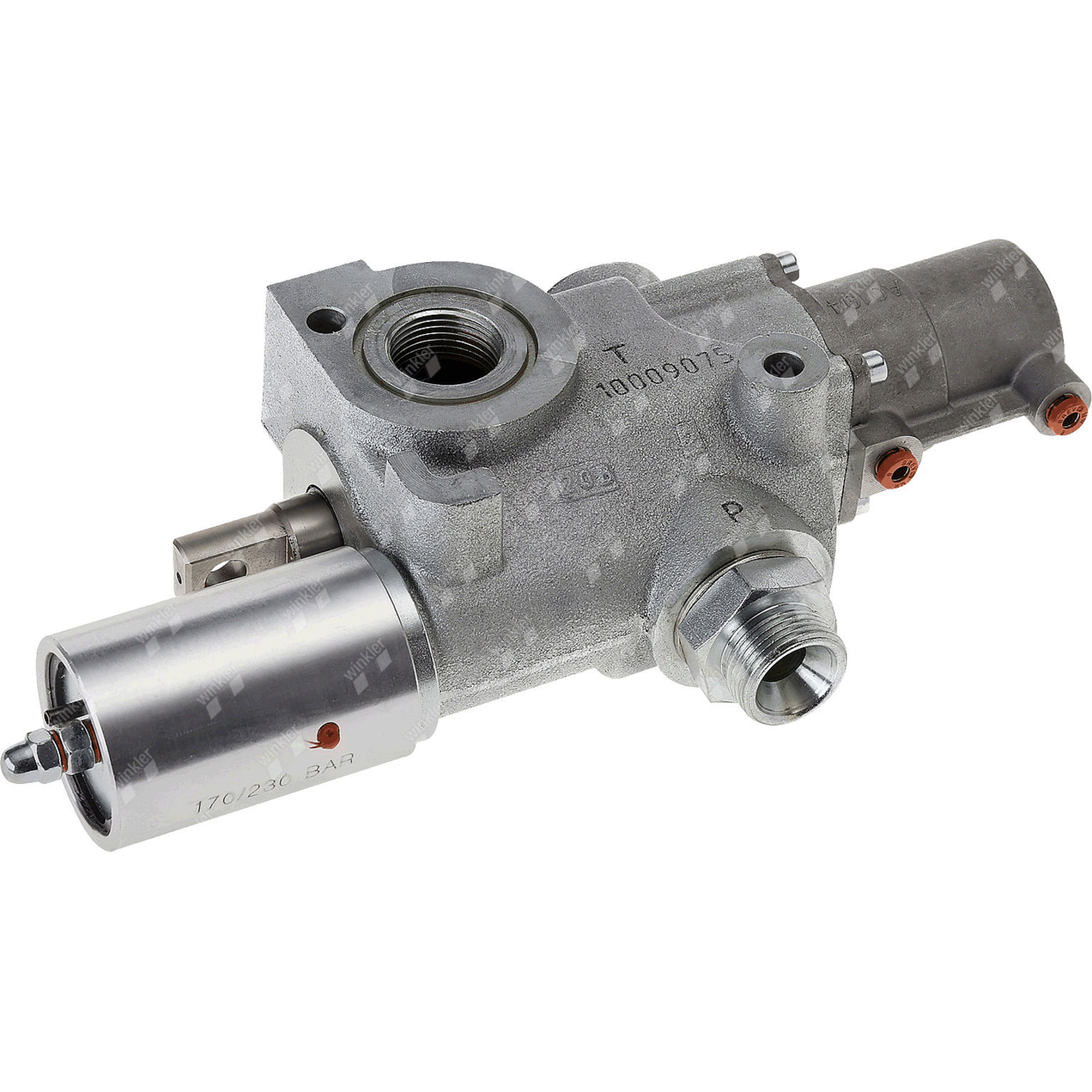

Für gemischte Fuhrparks kann ein Kippventil als Kombidruckvariante sinnvoll sein. Hier lässt sich manuell zwischen 170 bar und 250 bar umstellen. Das ist flexibel, setzt aber Disziplin voraus: Der Fahrer muss bei jedem Wechsel des Kippsattelaufliegers prüfen, welche Druckstufe erforderlich ist, und die Einstellung am Ventil entsprechend anpassen.
3) Pneumatische Umschaltung
Eine Alternative zur manuellen Verstellung ist eine pneumatische Ausführung. Sie spielt ihren Vorteil aus, wenn das Kippventil nicht bedienernah verbaut werden kann. Dann kann die Umschaltung komfortabler gelöst werden, ohne dass man direkt am Ventil eingreifen muss.
4) Kompakte Ventilserien für kleinere Anwendungen

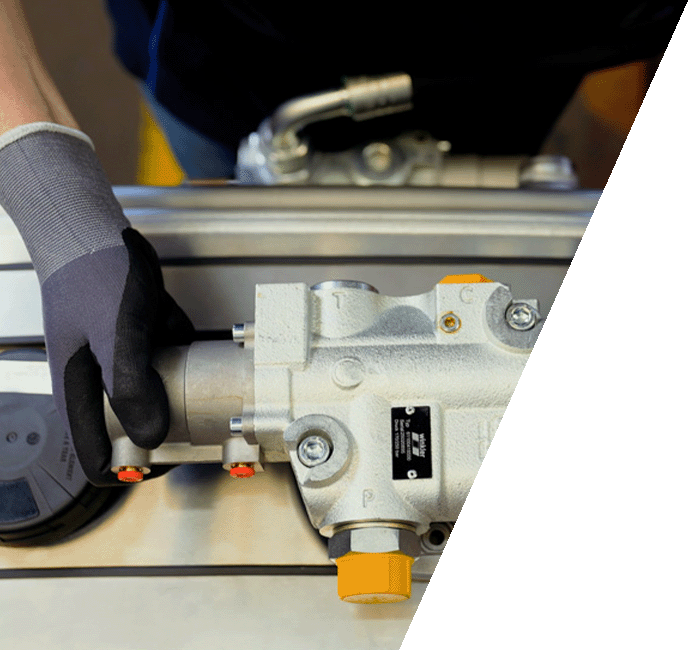

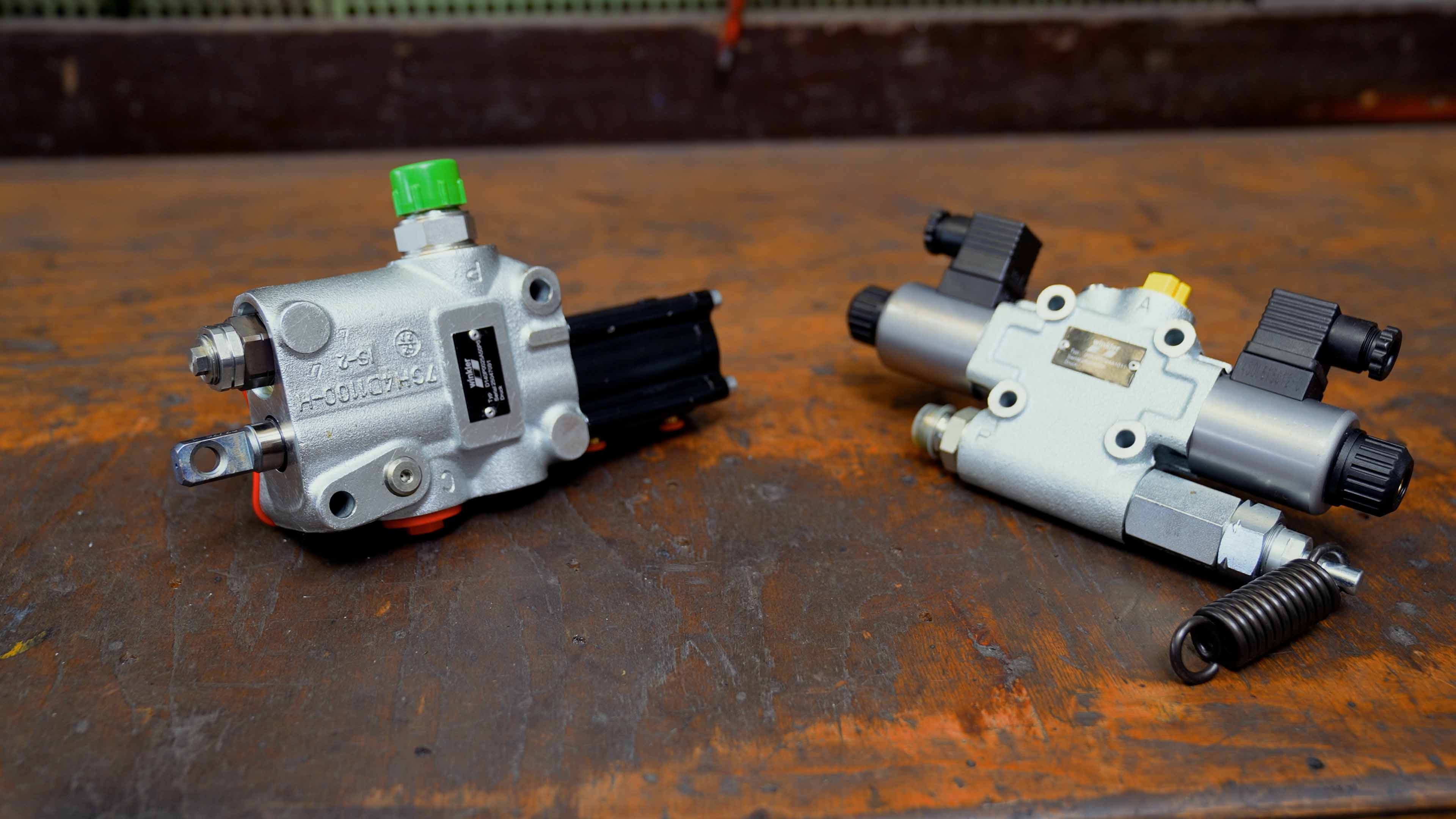

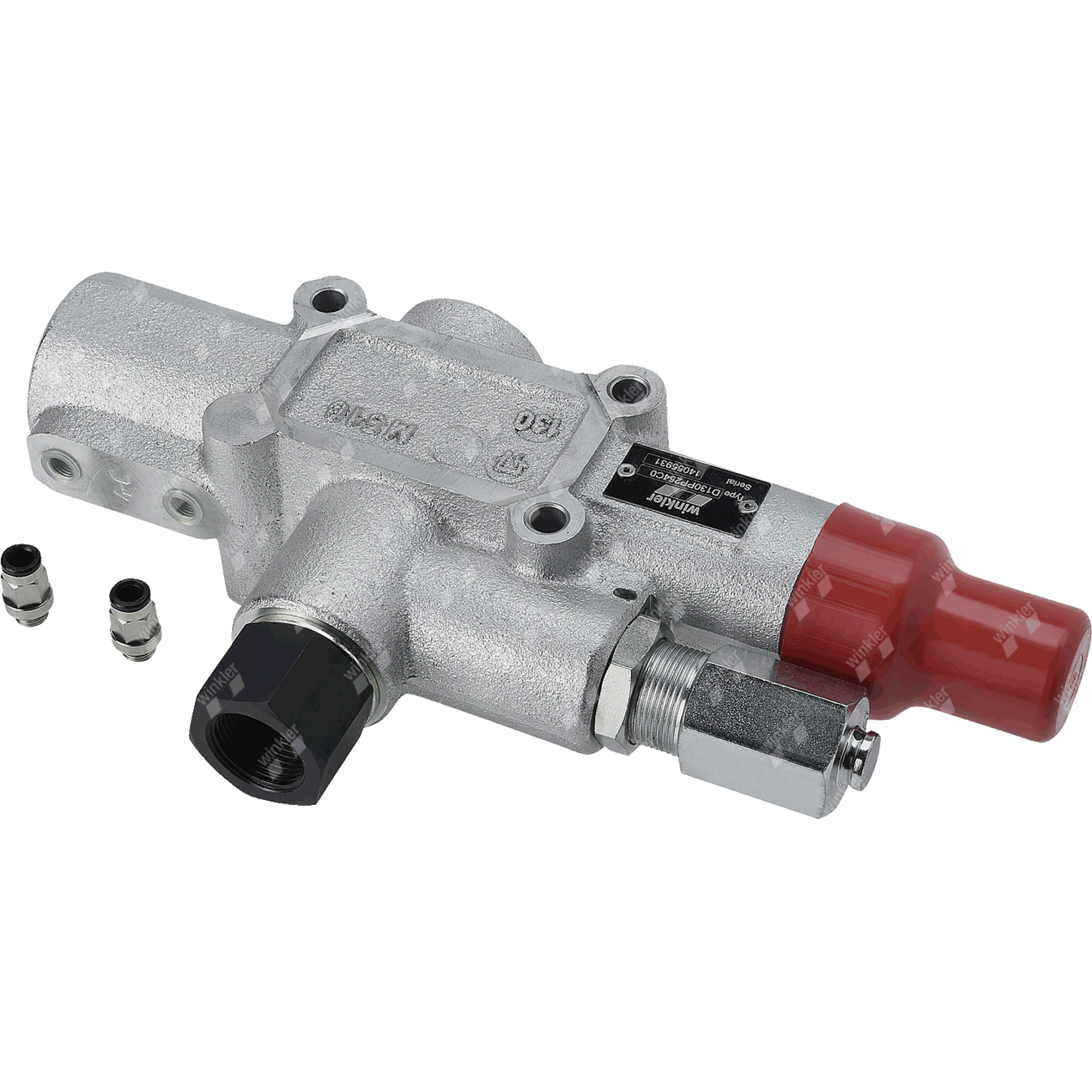

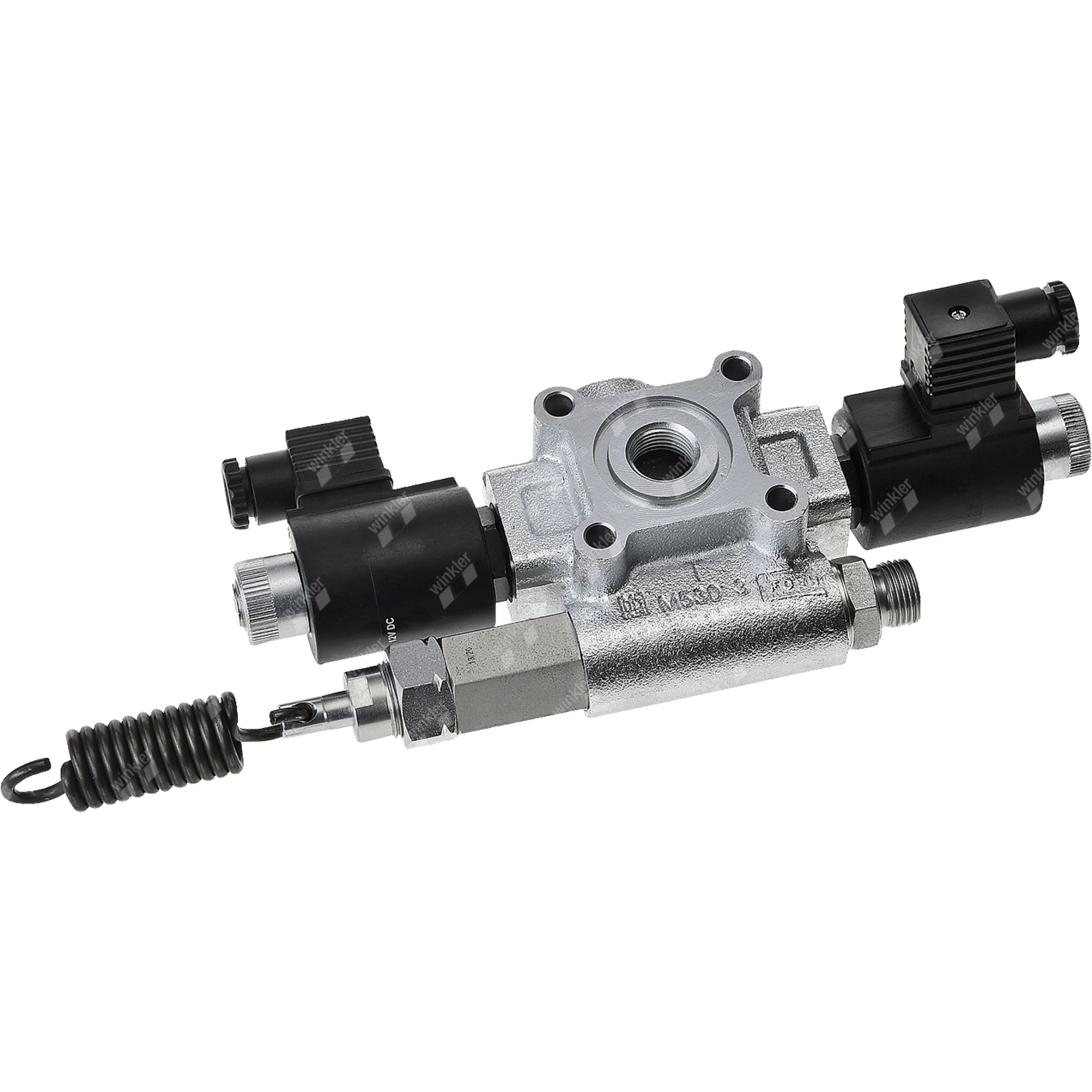

Nicht jede Anwendung braucht maximale Durchflussraten. Für kleinere Systeme gibt es kompakte Ventilserien mit geringeren Durchflussleistungen, zum Beispiel 140 oder 40 Liter pro Minute. Die 40 Liter pro Minute Variante ist häufig magnetspulenbetätigt und kann je nach Fahrzeug mit 12 Volt oder 24 Volt angesteuert werden. Das ist interessant für leichtere Kippanwendungen oder Sonderaufbauten, bei denen Platz, Gewicht oder Energiebedarf eine größere Rolle spielen.
Wichtige Kenngrößen: Darauf kommt es wirklich an
Wenn du verschiedene Kippventile vergleichst, sind diese Kenngrößen entscheidend:
Betriebsdruck und Druckabsicherung
Niederdruck oder Hochdruck muss zur Auslegung der Verbraucher passen. Falsche Druckstufe bedeutet Risiko, entweder ungenügende Leistung oder Bauteilschäden.Volumenstrom im Kippvorgang und im Senkvorgang
Hohe Volumenströme verhindern Staudruck und erhöhen die Arbeitsgeschwindigkeit. In der Praxis sind unterschiedliche Durchflusswerte für Kippen und Senken ein echtes Plus, weil sich so schnelles Absenken einer leeren Mulde realisieren lässt.Systemtyp: 1 Schlauch oder 2 Schlauch Anlage
Die Ausführung muss zum Hydrauliksystem passen, sonst wird die Funktion unnötig kompliziert oder fehleranfällig. Hinweis: Würde ich rausnehmen. Die Anlagenart wirkt sich nicht auf das Kippventil aus.Einbausituation und Bedienbarkeit
Ist das Ventil am Tank, am Rahmen oder im Kupplungsträger montiert. Ist es gut erreichbar. Wird eine pneumatische Umschaltung benötigt.
Montagearten und Zubehörteile in der Praxis
Je nach Fahrzeug und Platzverhältnissen gibt es mehrere gängige Montagewege:
FAQ zu Kippventilen
Was ist ein Kippventil?
Ein Kippventil ist ein Hydraulikventil zur Steuerung und Absicherung von Kippfunktionen. Es regelt Heben, Senken und schützt über Druckbegrenzung.
Wie funktioniert ein Kippventil?
Es steuert den Ölstrom zum Kippzylinder beim Heben und den Rückfluss beim Senken, inklusive Druckabsicherung gegen Überlast.
Welche Ausführungen von Kippventilen gibt es in der Mobilhydraulik und was gibt es zu beachten?
Wichtig sind passende Druckstufe, ausreichender Volumenstrom, Systemkompatibilität 1 Schlauch oder 2 Schlauch, sowie Montageort und Bedienbarkeit.
Fazit und Tipps aus der Werkstatt
Das passende Kippventil entscheidet über Sicherheit, Geschwindigkeit und Zuverlässigkeit im Alltag, besonders bei NFZ, Landwirtschaft, Lohnunternehmen und Werkstätten. Kläre zuerst Druckstufe und Verbraucher, achte dann auf Volumenstromwerte für Kippen und Senken und plane die Montage so, dass Bedienung und Service funktionieren.
