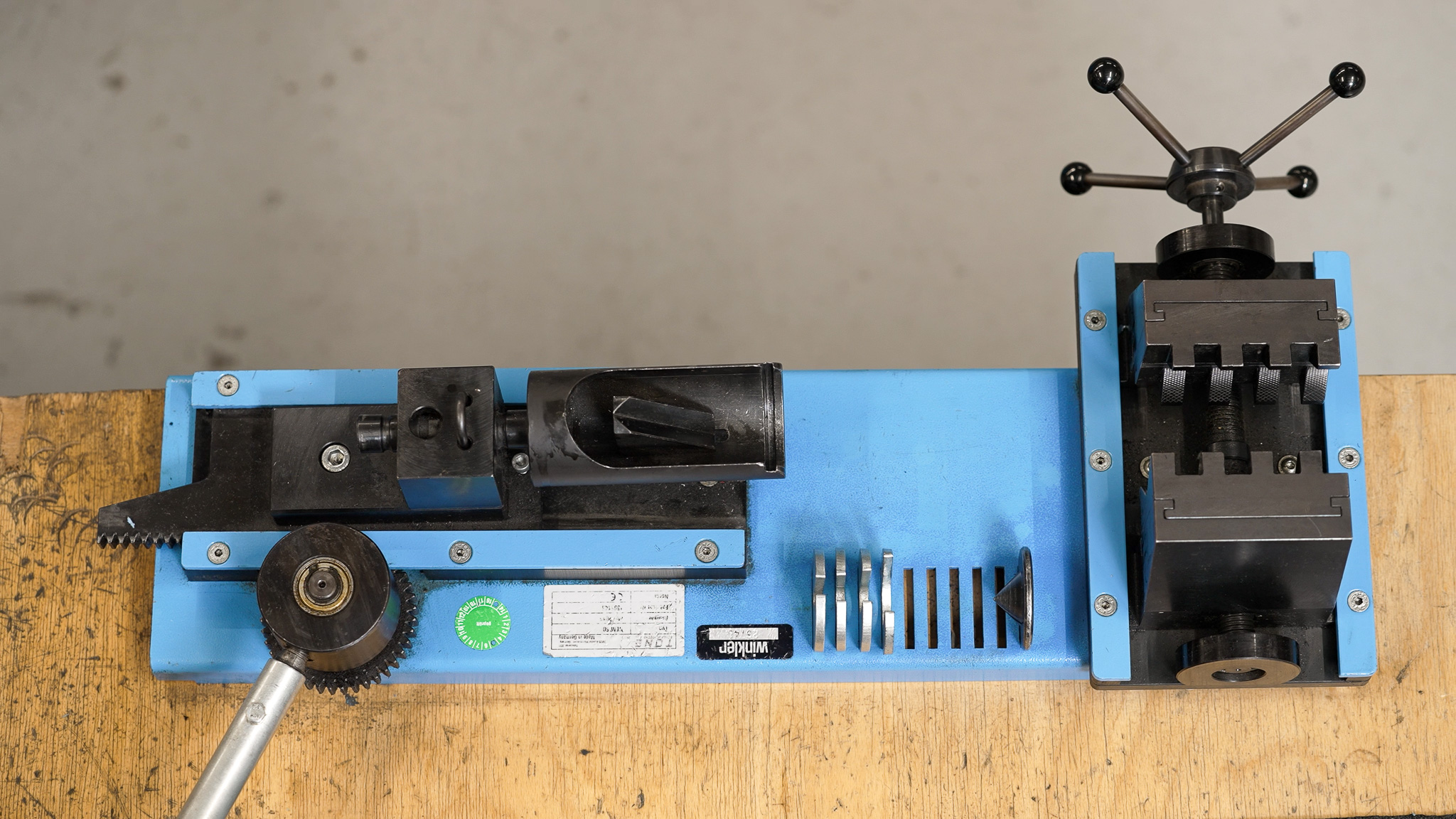

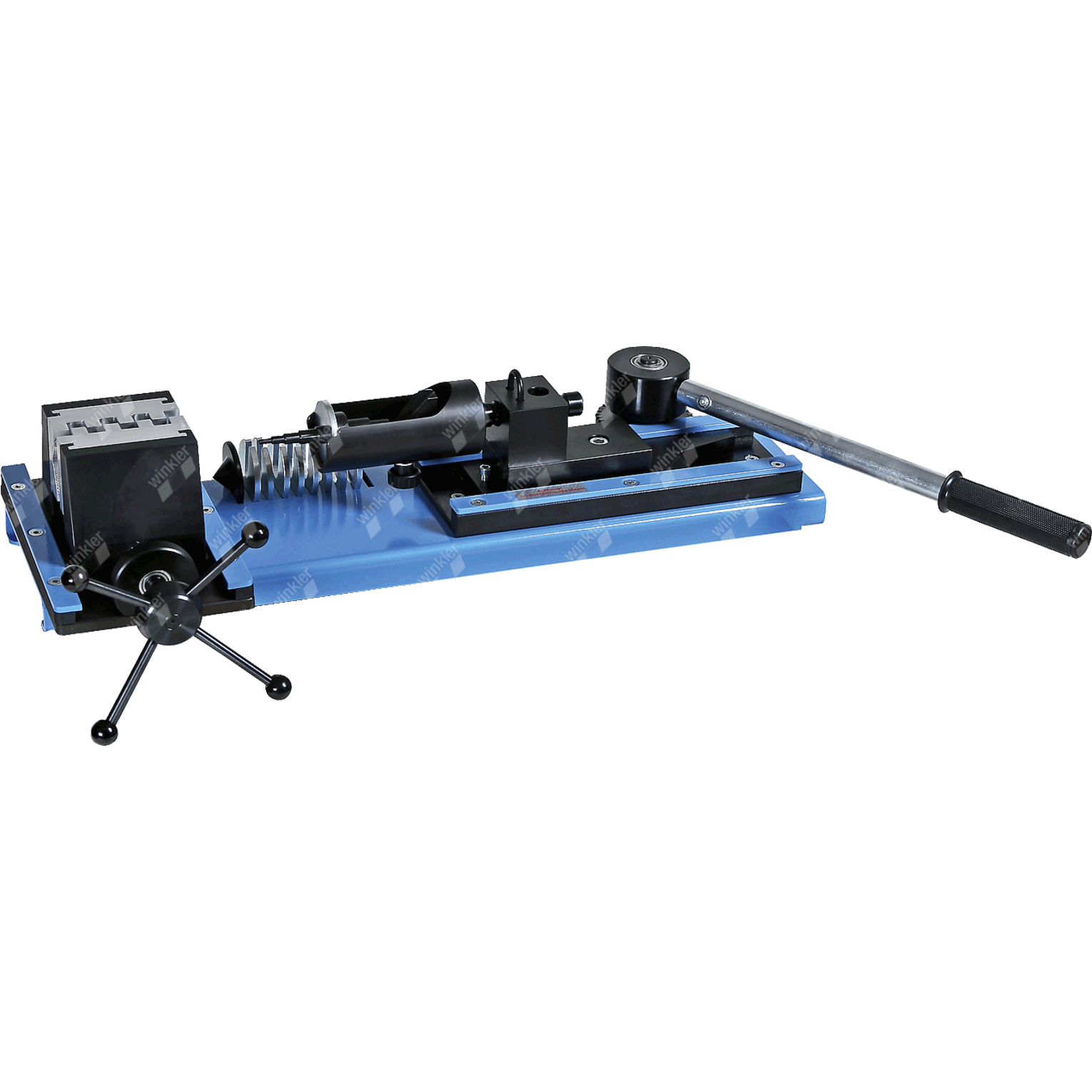

Ein Nippeleinstoßgerät ist ein speziell entwickeltes Werkzeug, das in der Fertigung von Hydraulikleitungen zum Einsatz kommt. Es ermöglicht das präzise, kraftsparende und beschädigungsfreie Einsetzen von Armaturen in Hydraulikschlauch. Besonders bei größeren Nennweiten ab DN16 ist das Einstecken der Armatur per Hand nicht nur schwer, sondern birgt auch Risiken für Material und Anwender.

Durch die Fixierung des Schlauchs mittels Klemmbacken und die exakte Führung der Armatur wird eine hohe Prozesssicherheit gewährleistet – ein klarer Vorteil gegenüber manuellen Methoden.

Die Bedienung ist einfach, aber effektiv – hier die wichtigsten Schritte:

1. Schlauch fixieren: Der Hydraulikschlauch wird in die Klemmbacken eingespannt. Diese bieten Halt und sorgen für eine gerade Ausrichtung.

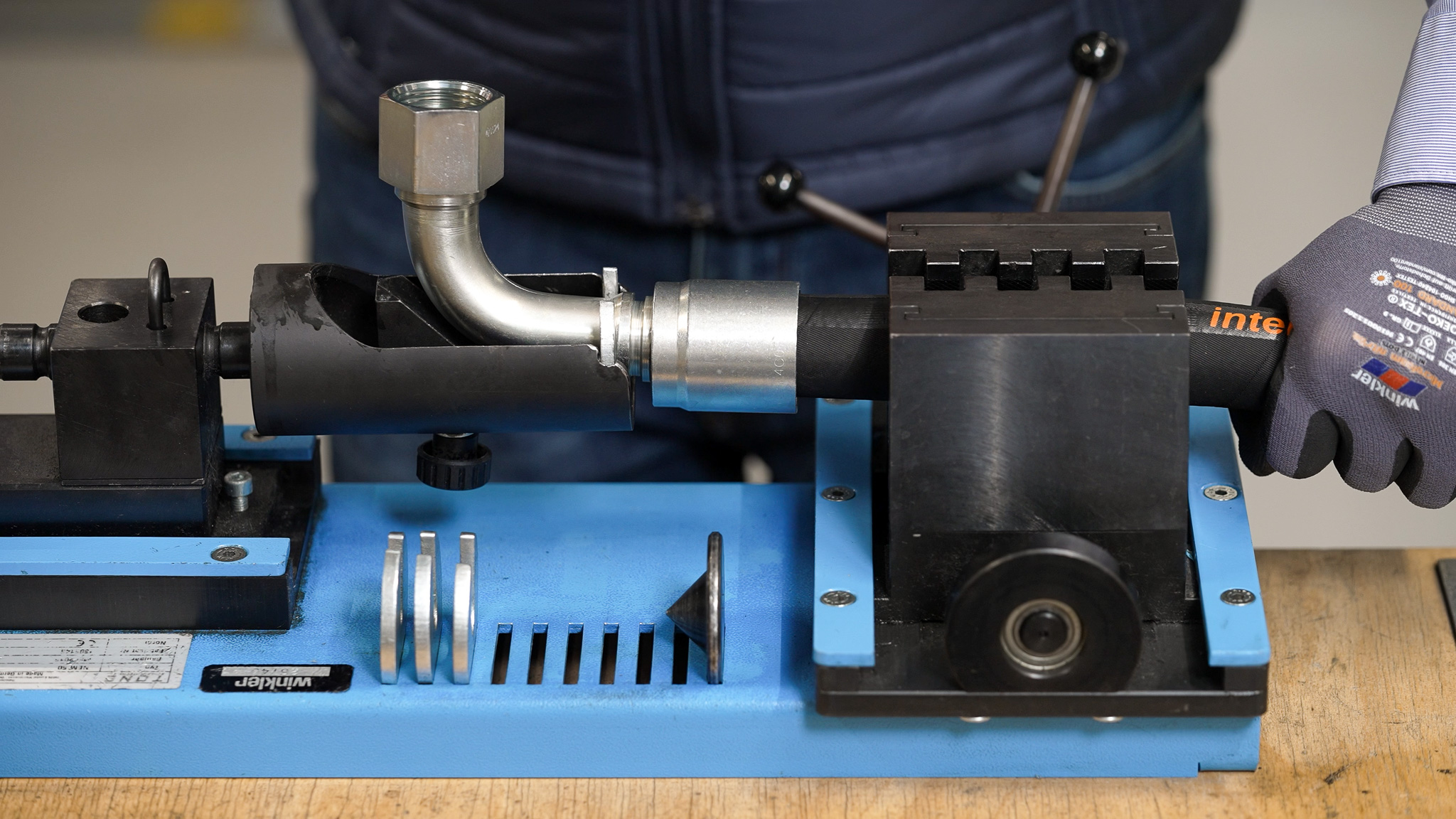

2. Armatur positionieren: Je nach Armaturentyp – gerade, 45° oder 90° – wird entweder ein Führungsdorn oder eine passende offene Scheibe eingesetzt.
3. Einstoßen per Hebel: Mit dem Handhebel wird die Armatur kontrolliert und gleichmäßig in den Schlauch gedrückt. Ohne übermäßige Kraft – ganz sauber und materialsicher.
4. Einstecktiefe prüfen: Die Hülse darf sich nach dem Einstoßen nicht mehr verschieben lassen – dann ist die Armatur korrekt positioniert.
5. Verpressen: Nach erfolgreichem Einstoßen kann der Schlauch wie gewohnt verpresst werden.

Besonders clever: Der verstellbare Auflageschlitten ermöglicht eine präzise Längenanpassung – selbst bei Winkelarmaturen. So wird eine gerade Führung auch bei schwierigen Armaturformen sichergestellt.
