Hydraulik Rücklauffilter: Tipps & häufige Fehler vermeiden
Ein Hydrauliksystem ist nur so zuverlässig wie die Sauberkeit seines Hydrauliköls. Besonders in Nutzfahrzeugen, in der Landwirtschaft, bei Lohnunternehmen sowie in Werkstätten entscheidet die Ölqualität darüber, ob Kippanwendungen, Schubböden oder andere Mobilhydraulik Funktionen störungsfrei laufen. Ein zentraler Baustein dafür ist der Rücklauffilter. Er hält Partikel aus dem Ölkreislauf fern, schützt empfindliche Komponenten und verlängert die Lebensdauer von Pumpen, Ventilen, Dichtungen und auch Hydraulikschläuchen.
Was ist ein Rücklauffilter im Bereich Hydraulik?
Ein Rücklauffilter ist ein Filter, der in der Hydraulik im Rücklauf zum Tank sitzt. Bevor das Hydrauliköl aus der Anwendung in den Tank zurückfließt, durchläuft es den Rücklauffilter. Dabei werden Schmutzpartikel und Verunreinigungen aus dem Öl entfernt. Das Ziel ist klar: sauberes Öl im Tank und damit ein sauberer Kreislauf für alle nachfolgenden Komponenten.
Viele Schäden in Hydrauliksystemen entstehen nicht durch einen einzelnen großen Defekt, sondern durch dauerhaft zirkulierende Mikropartikel. Diese wirken wie Schleifmittel. Der Rücklauffilter ist deshalb ein echter Schutz für das gesamte System.
Für was benötige ich ein Rücklauffilter?
Kurz gesagt: um Ihr Hydrauliksystem dauerhaft stabil und effizient zu halten.
- Schutz von Pumpen und Ventilen vor Abrieb und Partikeln
- Reduzierung von Verschleiß an Dichtungen, Zylindern und Hydraulikschläuchen
- Stabilere Funktion bei Kipp und Schubboden Anwendungen
- Längere Ölstandzeit und weniger ungeplante Ausfälle
- Mehr Betriebssicherheit im Alltag, besonders bei wechselnden Einsatzbedingungen
Gerade im mobilen Einsatz ist das Hydrauliköl häufig höheren Belastungen ausgesetzt. Staub, Temperaturschwankungen, mechanischer Abrieb und ausbleibende Wartungsintervalle spielen zusammen. Ein guter Rücklauffilter fängt die Partikel ab, bevor sie sich im Tank anreichern.
Welche Probleme entstehen bei einem verschmutzen Rücklauffilter?
Wenn das Filterelement gesättigt ist, steigt der Strömungswiderstand. Das kann sich in mehreren Symptomen zeigen:
- Langsamere Bewegungen oder träge Absenkung der Kippmulde
- Ölerwärmung
- Erhöhter Staudruck im Filtergehäuse
- Höhere Belastung für Pumpe und Dichtungen
- Risiko, dass Schmutzpartikel weiter zirkulieren und Ventile oder Pumpen beschädigen
Besonders kritisch ist es, wenn ein gesättigter Filter zu lange im System bleibt. Das Filtergehäuse kann durch den Staudruck platzen, dann steigen Verschleiß und Ausfallrisiko deutlich, weil Verunreinigungen ihren Weg in sensible Bauteile finden.
Woran erkennt man, ob der Hydraulikrücklauffilter verstopft ist?

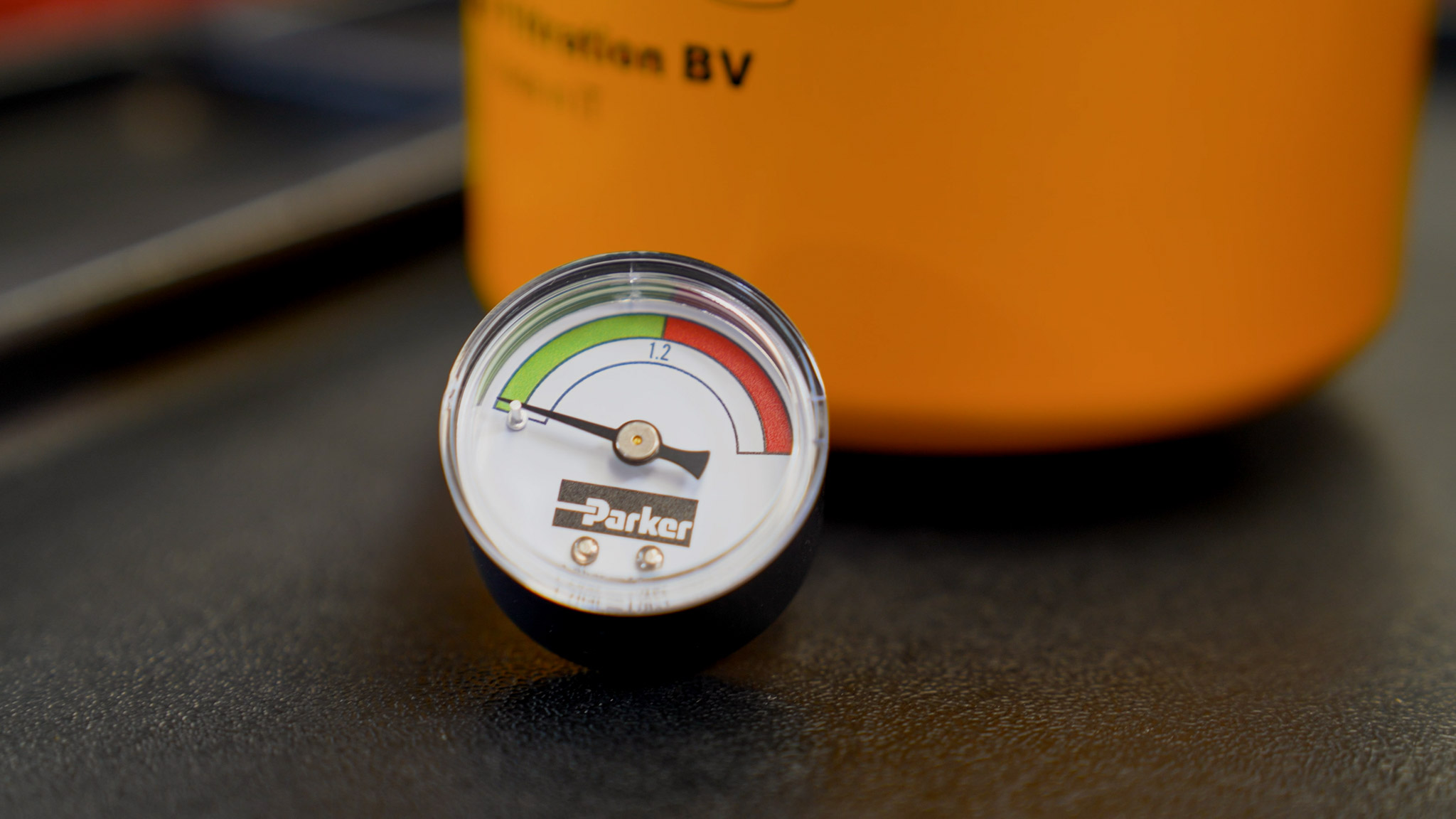

Typische Hinweise sind Leistungsverlust, erhöhte Geräuschentwicklung, verzögerte Funktionen oder Druckauffälligkeiten. Sehr praktisch ist eine Verschmutzungsanzeige, die in einen Messanschluss eingeschraubt werden kann. Über den Staudruck im Filtergehäuse lässt sich per Farbskala ablesen, ob das Filterelement gesättigt ist und getauscht werden sollte. So erkennen
Werkstätten und Betreiber frühzeitig, wann Wartung nötig ist. Je nach Einsatzbedingung und Umwelteinflüsse ist ein Wartungsintervall zwischen 6-12 Monaten empfohlen!

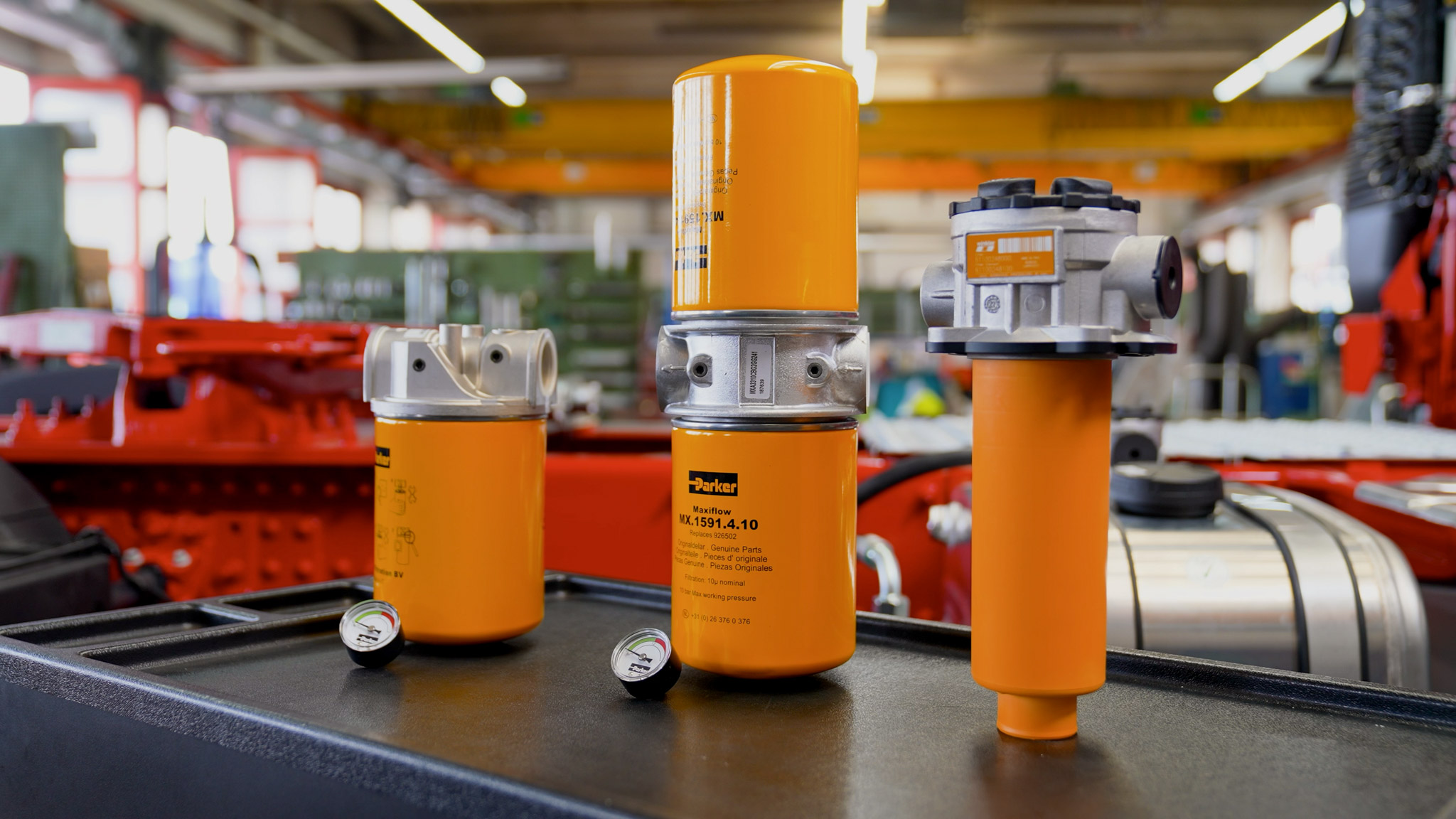

Bauformen: Tankmontage und Leitungsmontage
Grundsätzlich unterscheidet man zwei Bauformen:
1. Rücklauffilter für Tankmontage
Hier erfolgt die Montage über eine Flanschplatte am Filtergehäuse direkt am Tank. Wenn der Tank eine passende Schnittstelle besitzt, wird diese Variante oft bevorzugt, weil sie platzsparend ist. Ein weiterer Vorteil: Im Fall eines Gehäuseschadens wird austretendes Öl vom Tank aufgefangen.
2. Rücklauffilter für Leitungsmontage
Bei dieser Variante wird die Filterpatrone über Gewindeanschlüsse in die Rücklaufleitung integriert. Das ist besonders dann sinnvoll, wenn die Tankgeometrie keine geeignete Flanschmontage zulässt oder der Einbauraum es erfordert.
Beide Varianten erfüllen denselben Zweck: Sie filtern Schmutzpartikel aus dem Rücklauf, bevor das Öl in den Tank gelangt.
Praxisbeispiel: winkler Rücklauffilter im Hydraulik Bausatz
Bei winkler Hydraulik Bausätzen für Sattelzugmaschinen werden bei 2 Schlauch Systemen Rücklauffilter für die Tankmontage mitgeliefert. Der Großteil sitzt im Tank, nur der Filtertopf aus Aluminium ragt heraus. Für Anwendungen mit geringerem Bauraum gibt es flachere Varianten mit niedrigerer Aufbauhöhe. Optional kann eine Verlängerung die Schlauchführung der Rücklaufleitung erleichtern.
Ebenfalls möglich ist die Kombination aus Rücklauffilter und Kippventil über eine Adapterplatte. Das wird vor allem genutzt, wenn seitlich am Tank nicht genügend Platz für die klassische Ventilmontage vorhanden ist. Der Nachteil ist der höhere Aufbau.
Technisch sind viele winkler Rücklauffilter im Standard mit einem 25 µ Mikrofaser Filtereinsatz ausgestattet. Eine Durchflussrate von 168 l pro Minute deckt typische Kipp und Schubboden Anwendungen ab. Je nach Einsatzfall stehen weitere Ausführungen zur Verfügung. Praktisch: Beim Bestellen wird häufig eine Rohrverlängerung mitgeliefert, damit das rückströmende Öl unterhalb des Ölspiegels eintaucht. Das reduziert Schaumbildung und unterstützt einen stabilen Betrieb.

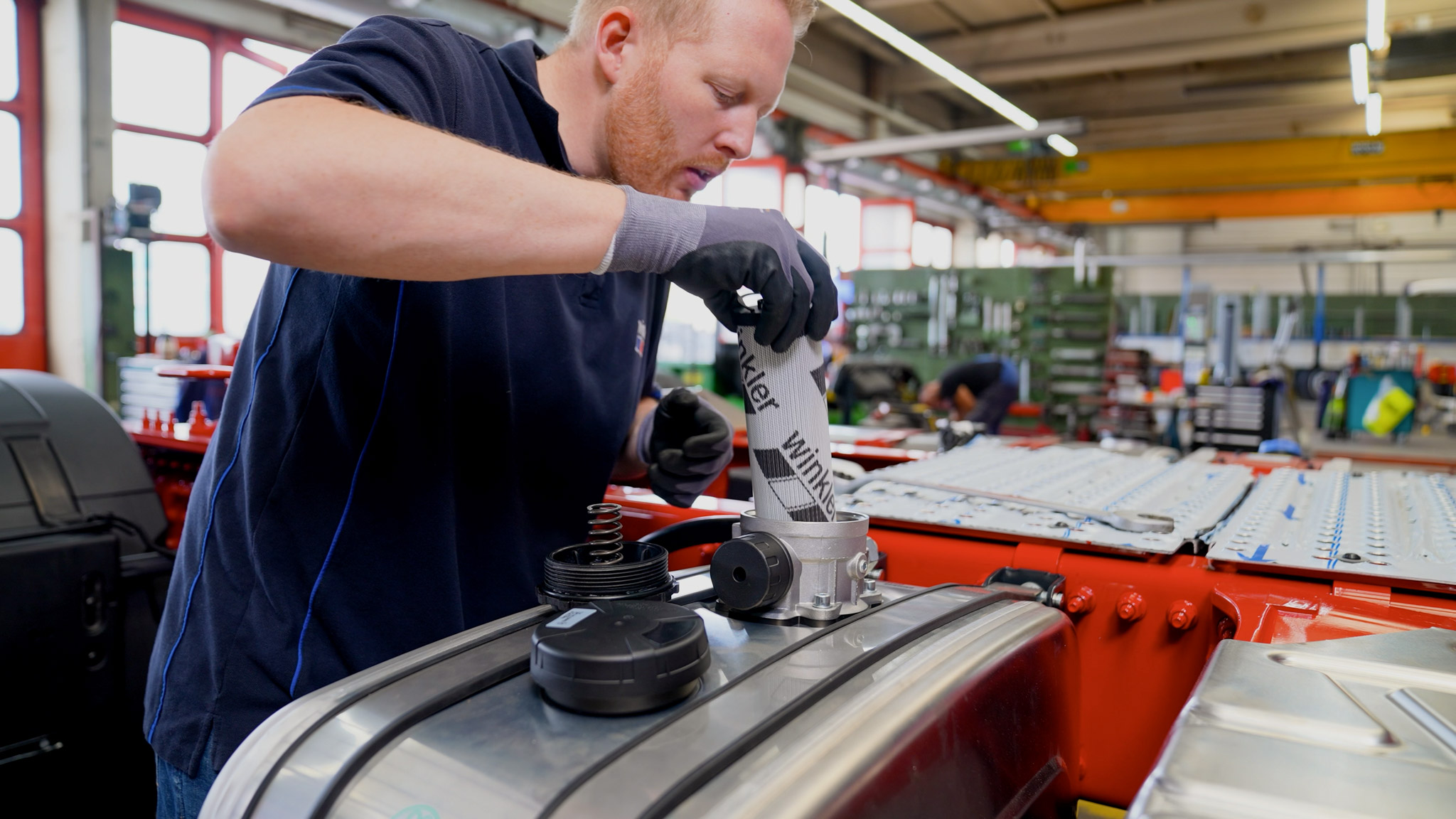

Wartung und Wechselintervalle
Die Wechselintervalle gibt der Systemhersteller vor, in der Praxis erfolgt der Filterwechsel häufig ein bis zwei Mal pro Jahr. Für den richtigen Filtereinsatz genügen meist die Angaben vom Typenschild: Dort stehen Artikelnummern für den kompletten Rücklauffilter und für das Filterelement.
FAQ zum hydraulischen Rücklauffilter
Was ist ein hydraulischer Rücklauffilter?
Ein Filter im Rücklauf zum Tank, der Partikel aus dem Hydrauliköl entfernt und den Kreislauf sauber hält.
Welche Vorteile hat ein Rücklauffilter?
Weniger Verschleiß, längere Ölstandzeit, bessere Betriebssicherheit und Schutz von Pumpen, Ventilen und Hydraulikschläuchen.
Woran erkennt man eine Verstopfung?
An Leistungsverlust, Druckauffälligkeiten und optional sehr eindeutig über eine Verschmutzungsanzeige am Messanschluss.
Fazit: Kleines Bauteil, großer Mehrwert
Ein sauberer Rücklauffilter ist eine der einfachsten und wirksamsten Maßnahmen für ein langlebiges und störungsfreies Hydrauliksystem. Wer Hydrauliköl sauber hält, reduziert Ausfälle, schützt Komponenten und spart langfristig Kosten.
