Digitale Mess­technik: Kleiner Koffer, große Aufgaben

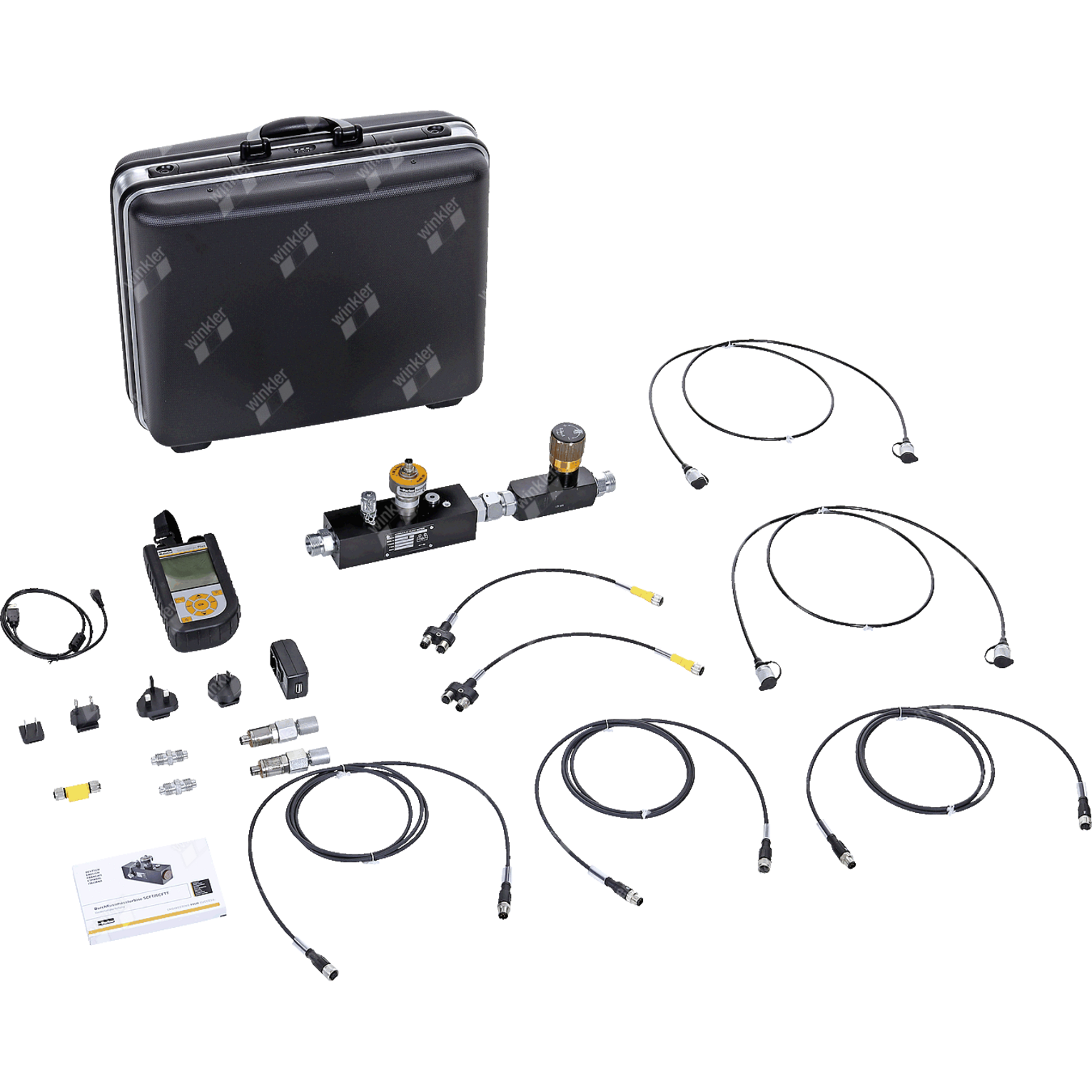

Die meisten Werkstätten verfügen bereits über analoge Messuhren, mit denen sie hydraulische Drücke messen können. Möchte man lediglich konstante Systemdrücke kontrollieren und Einstellarbeiten an Druckbegrenzungsventilen vornehmen, reichen diese analogen Messuhren auch aus. Für Messungen von Druckverläufen kommen sie jedoch aufgrund ihrer Reaktionsträgheit nicht in Frage. Druckspitzen oder -schwankungen sind nur bei genauer Beobachtung erkennbar und MIN-/MAX-Werte können analog nicht festgehalten werden. Hier kommen digitale Messgeräte wie der praktische Messkoffer von winkler ins Spiel.

Das Equipment immer griffbereit zu haben, erleichtert das Tagesgeschäft erheblich und ermöglicht es, Diagnosen an Hydrauliksystemen auf einer ganz neuen Ebene durchzuführen. Speziell auf den Mobilbereich abgestimmt, enthält der Messkoffer alle Sensoren, Kabel und Adapter für die Messung der wichtigsten Kenngrößen. Dabei kann er nicht nur in der Werkstatt, sondern auch auf der Baustelle eingesetzt werden. Das robuste und wasserdichte Handgerät trotzt sogar einer staubigen Umgebung.

CAN-Bus-Schnittstellen ermöglichen den Anschluss von bis zu drei Sensoren gleichzeitig sowie die Erfassung der Werte. Die Plug-and-Play-Funktion sorgt für ein automatisches Erkennen der Sensoren und macht Parametrieren überflüssig. Dabei ist es egal, ob Druck, Temperatur, Volumenstrom oder Drehzahl gemessen werden soll. Das Gerät erkennt automatisch die jeweiligen Sensoren und zeigt die entsprechende Maßeinheit an. Weiteres Zubehör oder Sensoren können jederzeit ergänzt werden.

Bei Messungen mit dem Serviceman Plus beträgt die Abtastrate 1 Millisekunde, wodurch Druckspitzen noch besser auswertbar sind. Alle Messergebnisse können aufgenommen und nachträglich abgerufen werden. Um Messstrecken in Diagrammen darzustellen, können zudem alle Messstrecken auf den PC heruntergeladen und dort graphisch ausgewertet werden. Die Software sowie ein USB-Stick mit 1 GB Speicherkapazität sind Teil des Lieferumfangs.

Beschriftungen sowie die Farben der Messkurven sind individuell anpassbar. Die Messungen können aber nicht nur im Nachgang ausgelesen werden. Ist das Handgerät „Serviceman Plus“ am PC angeschlossen, können über die Software auch Live-Messungen durchgeführt werden. Dabei kann die Variante der Kurvendarstellung auch auf Zahlen-, Zeiger- oder Balkendarstellung umgestellt werden und über den Laptop beobachtet werden. Je nach Messgröße und Zahl der Messstellen wird die Diagnose so noch deutlicher und ist leichter auszuwerten.
